Überblick

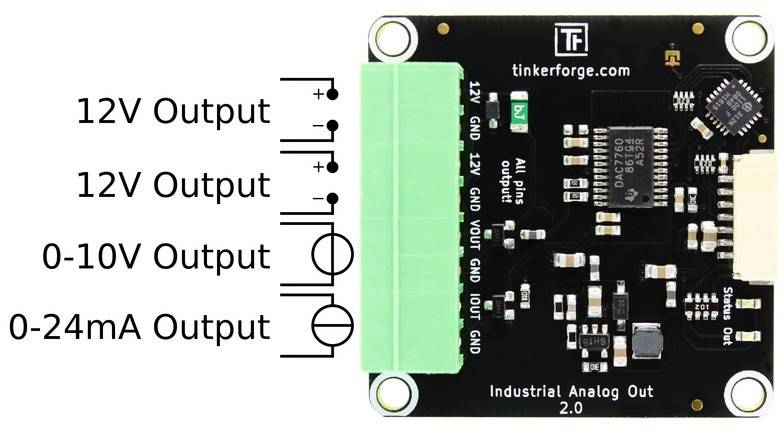

Gleichzeitig programmierbarer Spannungs- und Stromausgang
Gibt elektrischen Strom zwischen 0mA und 24mA aus (IEC 60381-1)
Gibt elektrische Spannung zwischen 0V und 10V aus (IEC 60381-2)
Keine externe Stromversorgung nötig

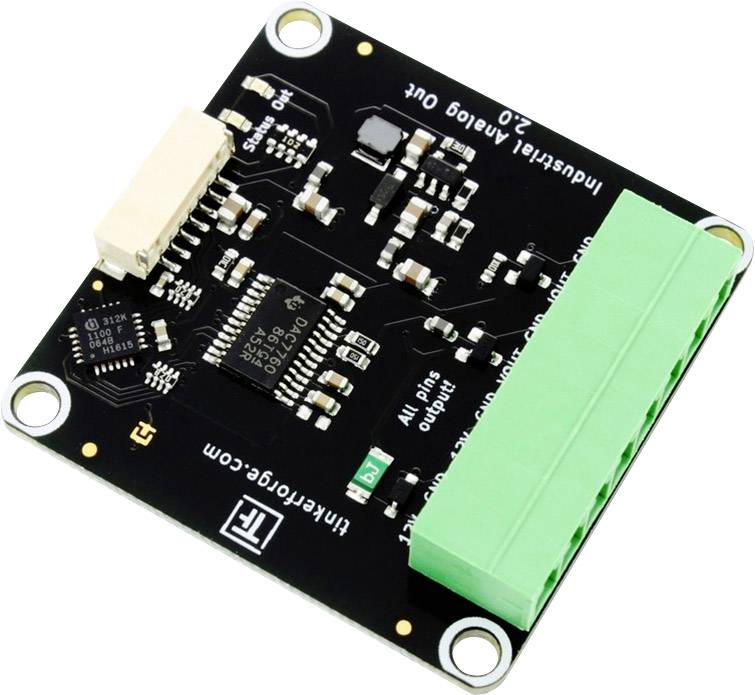

TinkerForge 2116 Erweiterungsmodul Passend für (Einplatinen-Computer) TinkerForge 1 St.
CHF 86.00
inkl. MwSt.
zzgl.
Lieferzeit:
3-4 Tage
auf Lager
Bis 31.01.2026 kostenlose Rücksendung
CHF 86.00
inkl. MwSt.
zzgl.
Produktbeschreibung
Beschreibung

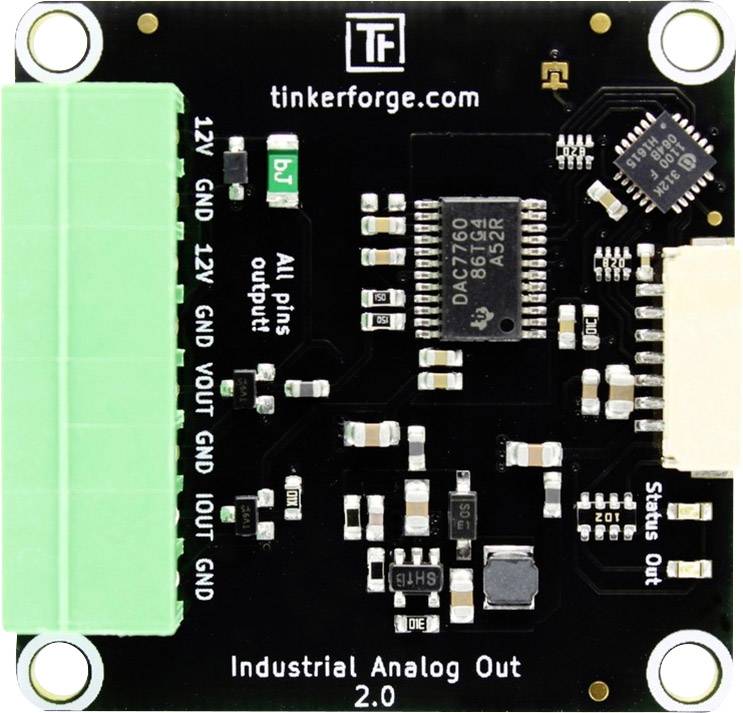

Das Industrial Analog Out Bricklet 2.0 kann genutzt werden um Bricks mit einem 12Bit Digital-Analog-Wandler zu erweitern. Mit diesem können gekoppelte elektrische Spannungen und Ströme generiert werden. Die Spannung kann in mV und der Strom in µA angegeben werden.
Das Bricklet verfügt über keine galvanische Trennung zum Tinkerforge System. Das heißt es gibt eine direkte elektrische Verbindung zwischen den Anschlussklemmen des Bricklets und dem restlichen System. Sollte dies in der jeweiligen Anwendung zu ungewollten Verbindungen, Masseschleifen oder Kurzschlüssen führen, so ist der Einsatz zusammen mit einem Isolator Bricklet ratsam.

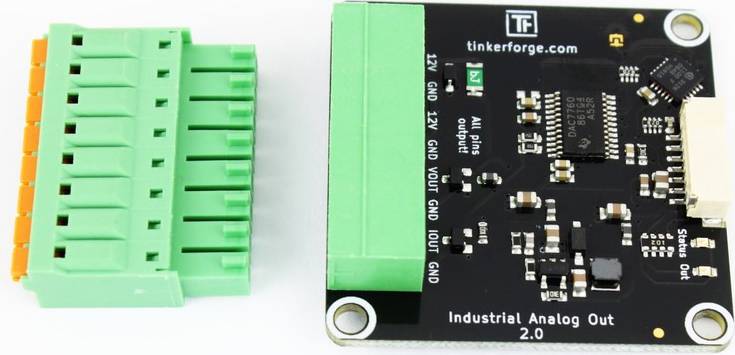

Das Industrial Analog Out Bricklet 2.0 hat einen 7 Pol Bricklet Stecker und wird mit einem 7p-10p Bricklet Kabel mit einem Brick verbunden.
Eigenschaften
D/A-Wandler: DAC7760
Stromverbrauch: 90 mW (18 mA bei 5V, ohne Last)
Auflösung: bis zu 1,2mV / 4,8µA
Spannungsbereiche: 0V-5V; 0V-10V
Strombereiche: 4mA-20mA; 0mA-20mA, 0mA-24mA
VOUT Ausgang: bis zu 300 mA
12 V Spannungsversorgungs-Ausgang: bis zu 100 mA
Stichwörter
04251640702724, TinkerForge, 2116, Bricklet
