Überblick
Vier 7-Segment Anzeigen mit schaltbarem Doppelpunkt
Helligkeit der Segmente konfigurierbar
Konfigurierbare Zähler Funktion

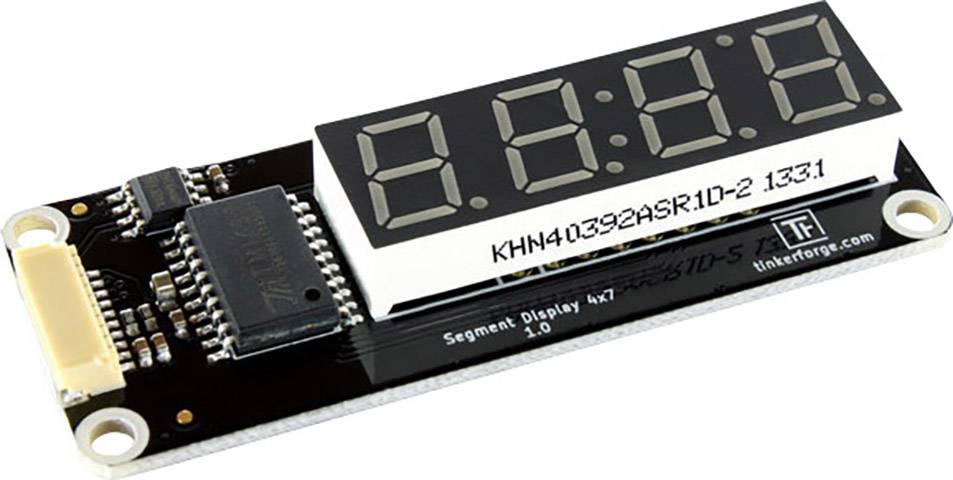

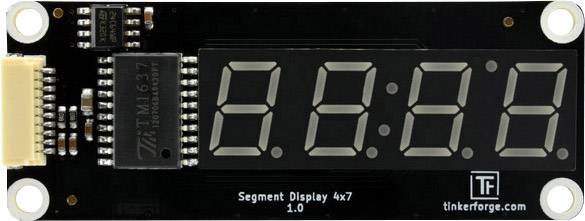

TinkerForge Segment Display 4x7 Bricklet Uhr-Modul 4.6 cm (1.8 Zoll) Passend für: TinkerForge
Produktbeschreibung
Beschreibung
Das Segment Display 4x7 Bricklet kann genutzt werden um vier 7-Segment-Anzeigen und einen Doppelpunkt über Bricks zu steuern. Jedes der 29 Segmente kann eigenständig geschaltet werden. Es ist zusätzlich möglich die Helligkeit der Segmente einzustellen. Neben der Möglichkeit des Schaltens einzelner Segmente bietet die API auch einen anwender-konfigurierbaren Zähler.
Erster Test
Um ein Segment Display 4x7 Bricklet testen zu können müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.
Als nächstes muss das Segment Display 4x7 Bricklet mittels eines Bricklet Kabels mit einem Brick verbunden werden.
Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Segment Display 4x7 Bricklet" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert wird können die einzelnen Segmente nun ein-/ausgeschaltet werden.
Nun kann ein eigenes Programm geschrieben werden.
Hinweise
Bekannte Fehler/Probleme
Falls das Segment Display 4x7 Bricklet (Version 1.0) an ein Master Brick angeschlossen wird, sollte versucht werden dieses an Port A oder B anzuschließen (nicht C und D). Das Segment Display 4x7 Bricklet speist eine Spannung zurück zum Master, welches den Analog-Digital-Wandler des Mikrocontrollers stören kann.
