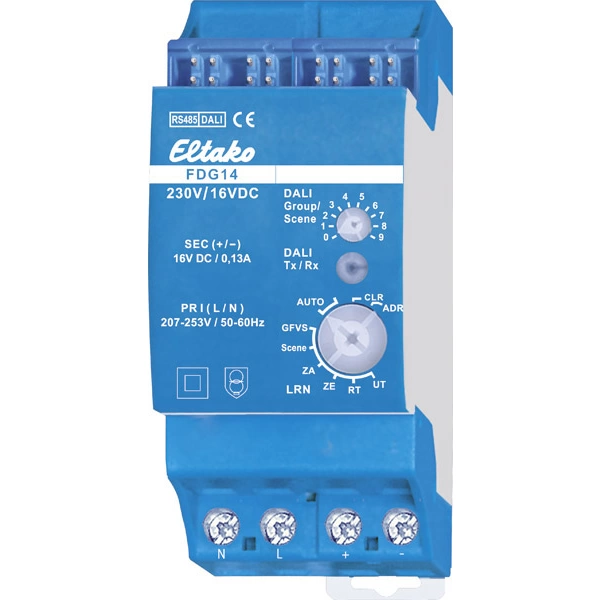

Eltako FDG14 Gateway Hutschiene

Beschreibung

DALI-Gateway, bidirektional. Stand-by-Verlust nur 1 Watt. Anschluss an den Eltako-RS485 Bus. Querverdrahtung nur Bus mit Steckbrücke. Versorgungsspannung 230V an den Klemmen N und L. An den Klemmen DALI +/- werden 16V DC/130mA für bis zu 64 Stück DALI-Geräte bereitgestellt. Mit diesem Gateway werden DALI-Geräte mit Enocean Funksendern angesteuert. Ab der Fertigungswoche 14/16 können die Gruppen 0-15 angesteuert und auch der Broadcastbefehl abgesetzt werden. Außerdem können die DALI-Szenen 0-15 abgerufen werden. DALI-Installationen, die mit dem FDG14 komplett angesteuert werden sollen, müssen also in Gruppen 0-15 konfiguriert sein. Die Konfigurationssoftware bzw. Steuermodule dafür werden von namhaften Herstellern von DALI-Komponenten angeboten (z.B. Tridonic DALI XC). Das FDG14 speichert intern den Dimmwert für jede der Gruppen 0-15 und stellt diesen Wert als Rückmeldung bereit. Es werden dabei die selben Rückmeldetelegramme erzeugt, wie bei einem FUD14. Das FDG14 belegt 16 BR14-Geräteadressen. Die Rückmeldungen der Geräteadressen entsprechen dabei in aufsteigender Reihenfolge den Dimmwerten der DALI-Gruppen 0-15. Die Rückmeldungen können mit PCT14 individuell pro Gruppe von Dimmwert-Telegramm (%) auf Taster-Telegramm (ein/aus) umgestellt werden. Somit können mit den Rückmeldungen BR14-Aktoren angesteuert werden. Das FDG14 erfüllt die Funktion des DALI-Masters und der DALI-Stromversorgung. Über die Drehschalter können nur Taster für die Gruppen 0-8 und die DALI-Szenen 0-9 eingelernt werden. Ansteuer-Telegramme für die Gruppen 9-15 und die Szenen 10-15 sind nur durch Einträge in PCT14 möglich. Achtung: Funktaster erfordern beim manuellen Einlernen in das FDG14 immer einen Doppelklick! Bei CLR genügt ein Einfachklick. Ein Richtungstaster oder Universaltaster mit gleicher ID und gleicher Taste kann nicht mehrfach in unterschiedliche Gruppen eingelernt werden. Es gilt immer die zuletzt ausgewählte Gruppe. Ein Taster kann also entweder nur eine Gruppe oder mit Broadcast alle Gruppen schalten. Pro Gruppe kann auch ein FBH eingelernt werden. Bei manuellem Einlernen wirkt dieser immer helligkeitsunabhängig. Mit PCT14 kann man auch die Helligkeitsschwelle einstellen. Für die FBH aller Gruppen kann die Verzögerungszeit für die Abschaltung nach Nicht-Bewegung gemeinsam in Minuten (1..60) eingestellt werden. Default sind 3 Minuten.

Stichwörter

Eltako, 30014047, FDG14
