Description
Les coupleurs ECO disposent d'une table image concentrée. Ils sont particulièrement adaptés aux applications avec des signaux digitaux (TOR) et un nombre réduit de signaux analogiques.

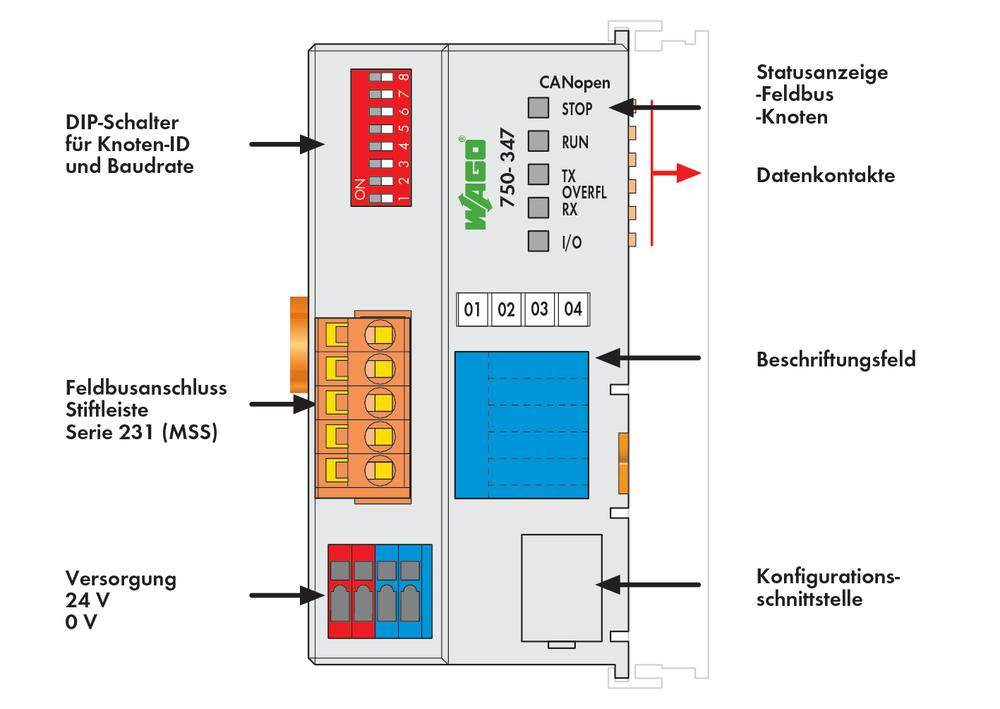

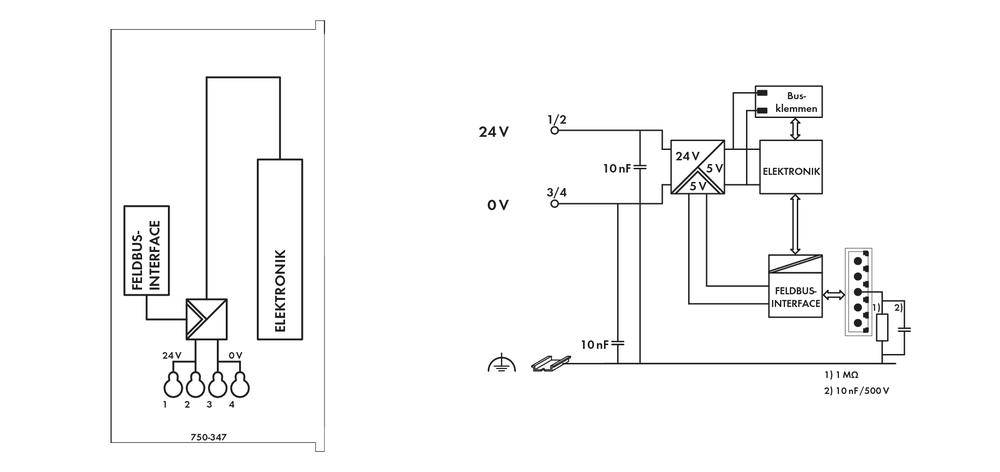

L'alimentation se fait directement sur le coupleur. L'alimentation des capteurs/actionneurs se fait avec une borne d'alimentation séparée.
Le coupleur reconnaît automatiquement les bornes d’E/S et crée une table image correspondant aux E/S.
La table image est séparée en une zone pour les entrées et une zone pour les sorties. Les données des entrées peuvent être lues au travers du réseau CANopen et manipulées dans le système maître. Les données des sorties sont transmises au travers du réseau CANopen.
Les données des bornes analogiques sont mappées dans les PDO dans l'ordre de leur position derrière le bus de coupleur. Les bits des bornes digitales sont compactés sous la forme d'octet (bytes) et sont également mappés dans les PDO. Si le nombre de signaux d’E/S digitaux occupe plus de 8 bits, le coupleur commence automatiquement un nouvel octet. Les bits d'entrées et de sorties se trouvent dans des octets différents, une séparation claire entre les E/S est ainsi maintenue.
Les entrées dans le répertoire d'objets peuvent être mappées suivant les besoins sur les 5 Rx PDO et 5 Tx PDO.
La zone complète de données des entrées et sorties peut être transmise avec les SDO.
Grâce à un logiciel particulier, il est possible de mettre des « bornes de réservation » (Bitmapping).
Longueur max. du bus: 30 m ... 1000 m (selon vitesse de transmission/type de câble)
