Description

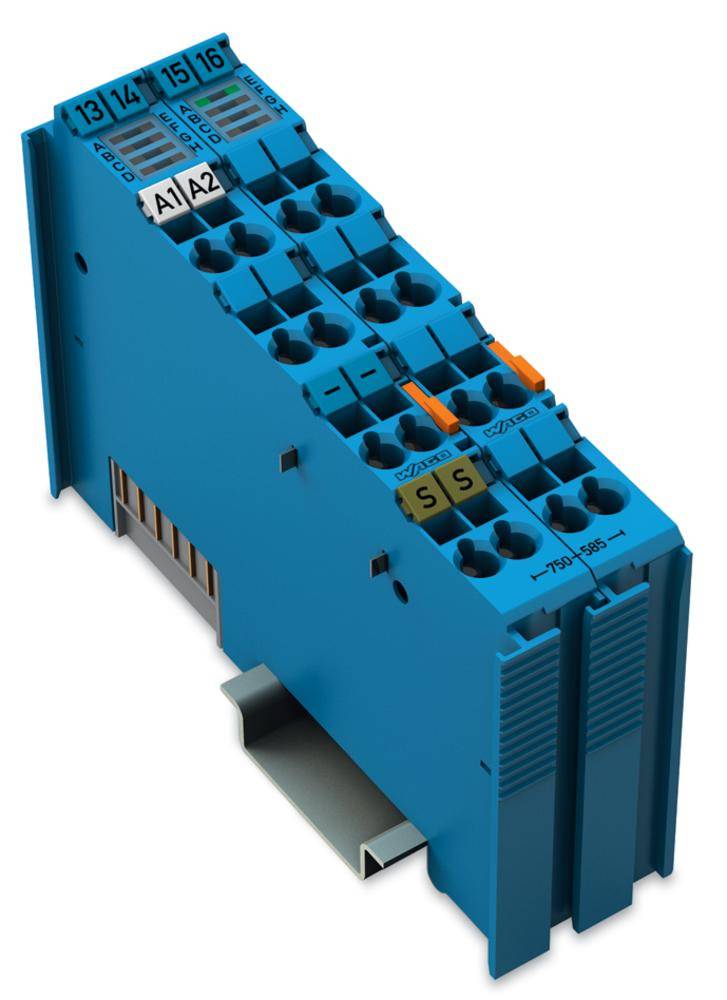

Cette borne de sorties analogiques génère des signaux intrinsèques 0-20 mA dans les milieux à risque d'explosion de la zone 1.
Le WAGO-I/O-SYSTEM 750 doit être installé soit dans la zone 2 soit dans des milieux sans risque d’explosion.

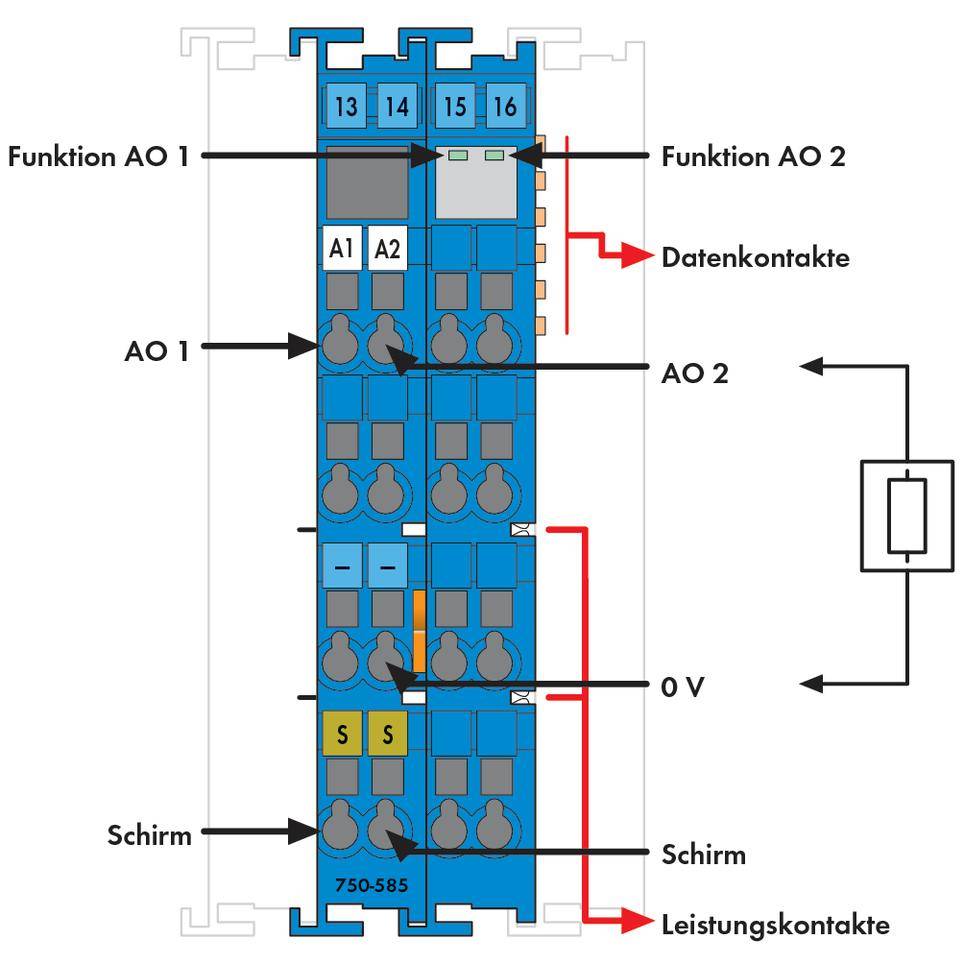

L'alimentation du module de sorties analogiques provient des contacts de puissance.
Les sorties sont protégées contre les courts-circuits.
Affichage par LED :
· LED verte (état de sortie)

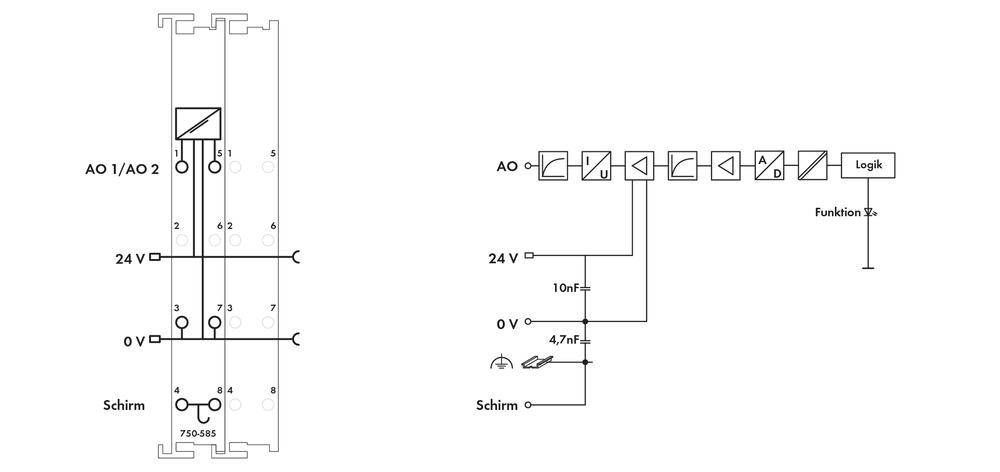

La séparation galvanique bus de terrain/bornes est assurée par des optocoupleurs.
Directive Ex 94 / 9 / CE: EN 60079-0:2012, EN 60079-26:2007, EN 60079-11:2012, EN 60079-15:2010, EN 60079-31:2009
Marquage: II 3 (2) GD Ex nA tD [ib] [ibD] I/IIC / IIB A22 IP6X T135°C (T4)
Données relatives à la sécurité du circuit électrique: U0 = 27,3 V; I0 = 57,5 mA; P0 = 392 mW; Ligne caractéristique: linéaire
Réactances: (Réactances sans considération de la simultanéité; avec considération de la simultanéité, voir manuel)
