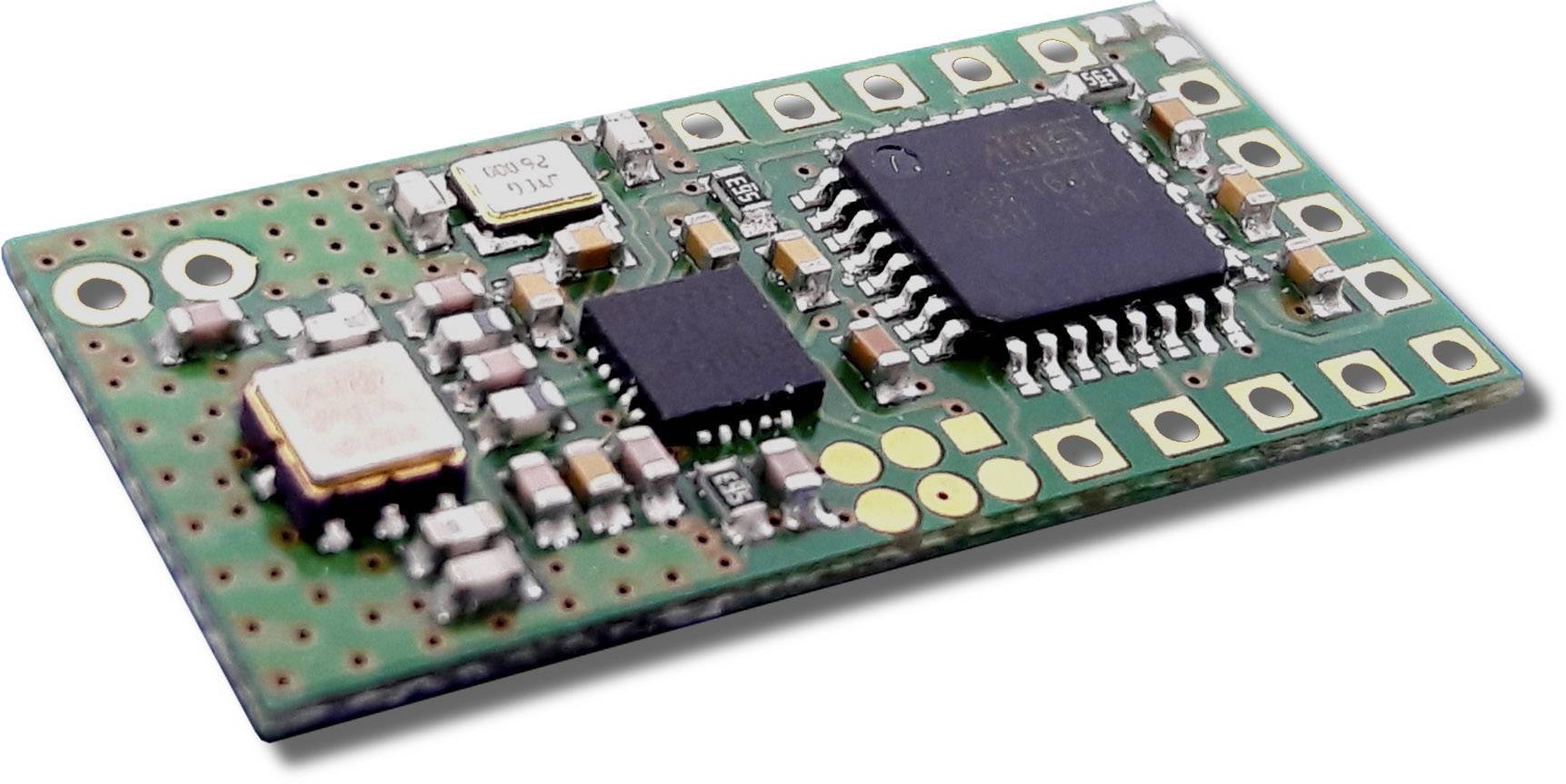

Module d'émission CX-12 T avec retour optique kit monté alim Portée max.: 1000 m SVS Nachrichtentechnik CX-12 T

Vue d'ensemble

Fabriqué en Allemagne
Jusqu’à 1000 m de portée en champ libre.
Faible consommation de courant

Description

Le module d'émission CX-12 T permet la transmission de 4 états numériques et d'une valeur analogique à un module radio ou récepteur de la série SH-12.

Tant qu'au moins une entrée numérique est active, le module émetteur envoie des paquets de données au récepteur. Avec chaque paquet de données, les quatre états d'entrée numériques et une valeur analogique sont transmis entre GND et VCC. La désactivation de l'entrée digitale entraîne l'envoi d'un signal de sortie au récepteur qui décommute automatiquement la sortie correspondante. La construction modulaire et compacte avec embases au pas de 2,54 mm permet une utilisation flexible dans les applications les plus diverses.

Les sorties, par exemple pour la commande de LED et d'un disque piézo, fournissent des informations sur la fonction et le comportement d'émission et indiquent l'état de l'alimentation électrique au niveau du module d'émission et du récepteur. Une autre sortie fournit des informations sur la qualité de la liaison radio. La valeur RSSI de la dernière transmission est envoyée au module d'émission.

Pour les applications exigeant une consommation de courant particulièrement faible, l'alimentation peut être interrompue en activant la sortie VCC-Hold.

Les émetteurs radio de la série SH-12 offrent un fonctionnement sans perturbation grâce à leurs caractéristiques de transmission particulières. La transmission sans fil insensible aux interférences avec des temps de réaction extrêmement courts permet d'obtenir une portée de plus de 1000 m.

Pour des interférences à bande étroite ou l'utilisation de plusieurs systèmes radio parallèles, la fréquence de travail peut être réglée pour répondre à vos besoins individuels. La série SH-12 peut fonctionner de manière unidirectionnelle et bidirectionnelle. En cas de communication bidirectionnelle, l'émetteur adapte automatiquement son comportement d'émission à la qualité de la liaison radio. Les émetteurs sont programmés en usine avec des numéros de série qui se suivent. Cela garantit une plus grande sécurité et fait de chaque émetteur un élément unique.

Caractéristiques

Transmission de 4 états numériques et 1 valeur analogique
Embases 2, 4, 5 et 5 pôles, pas 2,54 mm
Entrées : 1x numérique : réglage de fréquence, 4x numérique : D1 à D4 (par ex. entrées de touches), 1x analogique : valeur de tension
Sorties : 2x numériques : par ex. pour l'activation de LED, 1x numérique : commande d'un disque piézoélectrique 1x numérique : commande d’une alimentation de secours, 1x analogique : signal PWM filtré du récepteur RSSI
2 fréquences réglables
Transmission de signal sûre et sans interférence
Système radio avec retour
Fonctions de commande : 4 entrées numériques + 1 entrée analogique
Consommation de courant : envoi : 6,5 ma / veille : 0,1 uA
Plage de température : -20 °C à +65 °C.

Notes

L'antenne n'est pas fournie.
Récepteur et modules adaptés : voir les accessoires en option.
La portée en champ libre n'est atteinte que si les conditions sont optimales.
Attention : les produits de la série SH-7 ne sont pas compatibles avec ceux de la série SH-12.

Champ d'application

• module émetteur
• Mode d'emploi
