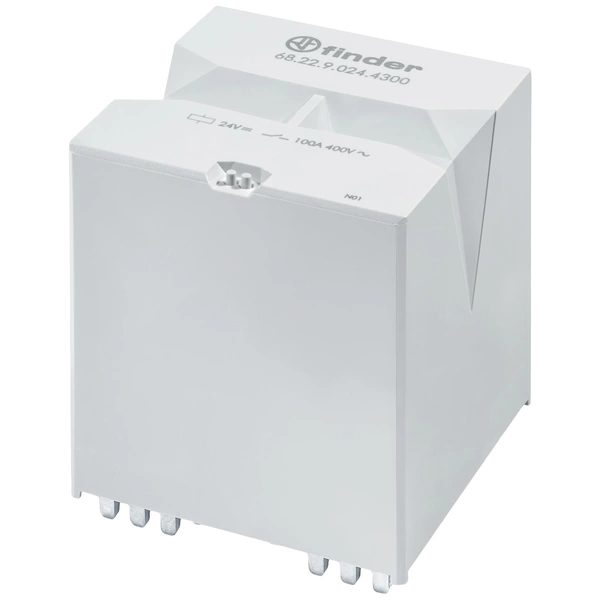

Image similaire
Description
Relais haute performance pour circuit imprimé pour une utilisation dans des onduleurs ou des colonnes de charge, 2 contacts NO pour 100 A (AC1), courant d'appel max. 300 A - 1 ms, contacts de pont, matériau de contact AgSnO2, ouverture de contact supérieure à 3,6 mm, tension nominale 400 V AC, tension de commutation max. 690 V AC, puissance de commutation max. AC1/AC7a (400 V AC) 40 000 va (par contact) Puissance de commutation max. AC15 (230 V AC) 4,600 va, charge moteur monophasé, fonctionnement AC3 (230 V AC) 2.2 kW, charge de commutation minimale 1000 mW à 10 V/10 ma, température ambiante -40 à + 70 °C à courant continu de contact max. Et activation dans la plage de fonctionnement, température ambiante jusqu'à 85 °C en mode économie d'énergie à courant continu de contact max. Plage de commande et fonctionnement dans la plage de tension de maintien, puissance nominale de bobine 2.9 W, puissance de maintien minimale 0.7 W, tension de bobine 12 V DC, fonctionnement standard : plage de fonctionnement 0.90 à 1.1 x un, en mode économie d'énergie 0.95 à 2.5 x un (moins 1 s), plage de tension de maintien 0.5 x un, distance entre la carte de circuit imprimé et la plaque de base de circulation d'air de relais : 1,5 mm
Ce texte a été traduit par une machine.
