Description

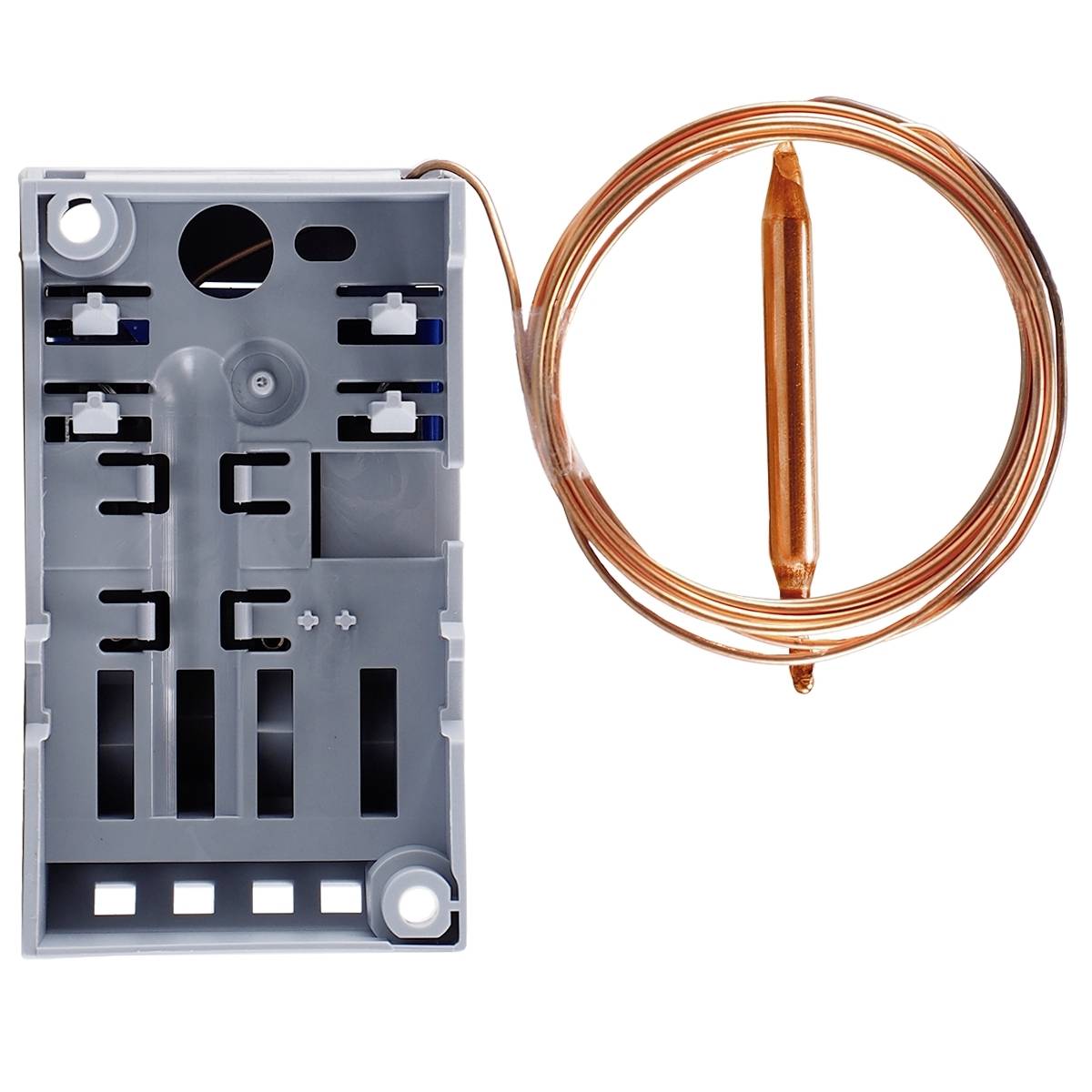

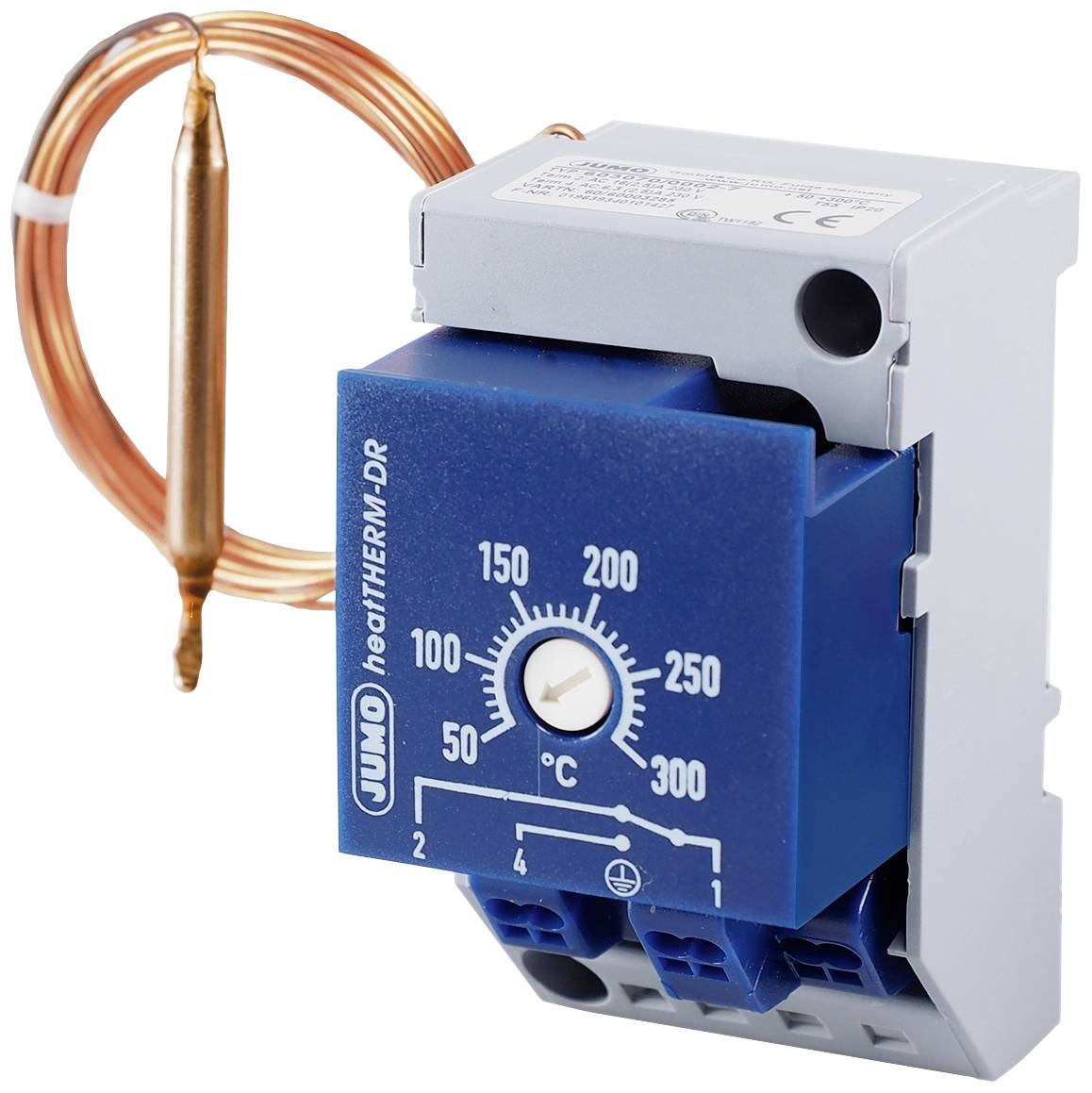

Grâce à son boîtier innovant en plastique de haute qualité, le thermostat de montage mécanique à 1 pôle est adapté pour un montage sur rail DIN en 60715 ou directement pour un montage mural. Le système de mesure utilisé fonctionne selon le principe de dilatation du liquide et peut être utilisé sans problème jusqu'à une température de sonde maximale admissible de 345 °C. La sonde ronde lisse en acier inoxydable a un diamètre de 6 mm avec une longueur de sonde d'environ 85 mm. Le câble de raccordement du thermostat est en cuivre. En respectant un rayon de courbure de 5 mm, le câble de transport peut être déplacé selon la flexibilité. La température ambiante maximale autorisée sur le boîtier (indice de protection IP20) est de 55 °C. A l'aide d'un tournevis, la température d'arrêt souhaitée peut être réglée facilement sur une échelle. La température d'arrêt réglée peut être lue à tout moment. Le limiteur de température de sécurité se caractérise par une précision de point de commutation élevée de +0/-15 K dans la moitié supérieure de l'échelle. La compensation de température intégrée réduit au minimum les influences de température ambiante sur la tête de commutation. Un avantage décisif est qu'aucune énergie auxiliaire supplémentaire n'est nécessaire pour la mesure de la température. La connexion électrique s'effectue par bornes PushIn©, ce qui réduit considérablement le temps d'installation par rapport aux bornes à vis conventionnelles. La puissance de commutation maximale autorisée est de 230 V AC / 16 A. Le contact de commutation (borne 2) s'ouvre une fois la température réglée atteinte et le contact de signal (borne 4) est fermé simultanément. Le contact de commutation se verrouille automatiquement et ne peut être déverrouillé manuellement qu'après refroidissement de la température au niveau du capteur d'environ 25 K dans l'échelle supérieure ou 45 K au début de l'échelle. Lorsque la température au niveau du capteur est inférieure à -20 °C, le circuit entre la borne 1 et la borne 2 s'ouvre également, mais se referme en cas d'augmentation de la température En cas de destruction du système de mesure, le circuit est ouvert en permanence, il n'est plus possible de le déverrouiller. Le contact de commutation est alors en position neutre. Le limiteur de température de sécurité est très flexible et s'applique aussi bien à la surveillance de la température dans les armoires de laboratoire et de climatisation qu'à la technique de chauffage, de climatisation et de ventilation. Les autres domaines d'application incluent l'industrie du plastique, l'ingénierie des appareils et des machines, la construction de fours et l'automatisation des bâtiments. L'appareil est conforme aux normes DIN en 14597 et DGRL et est certifié EAC.
Ce texte a été traduit par une machine.
