Description

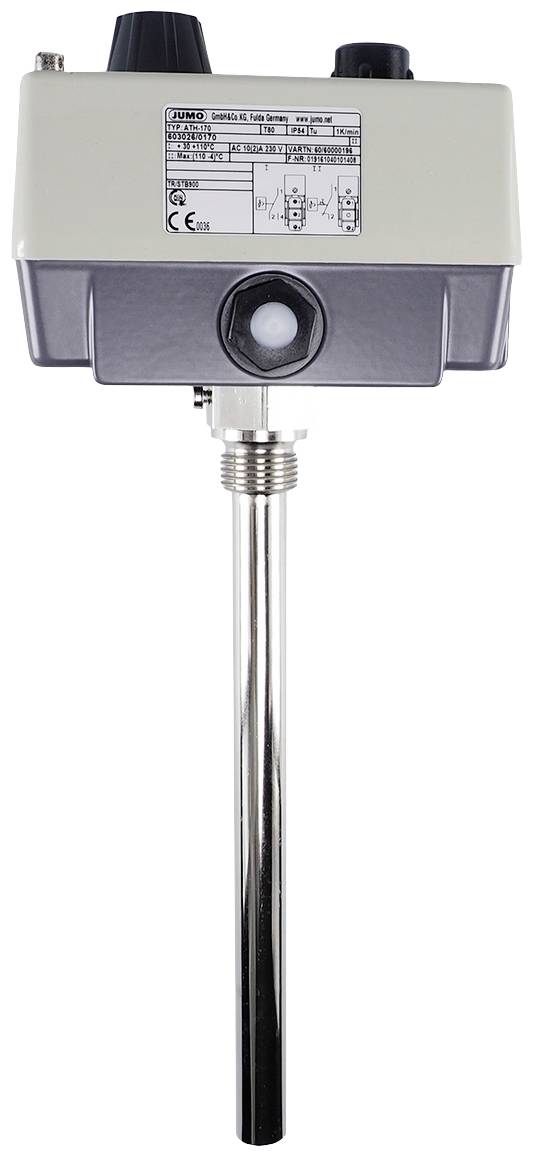

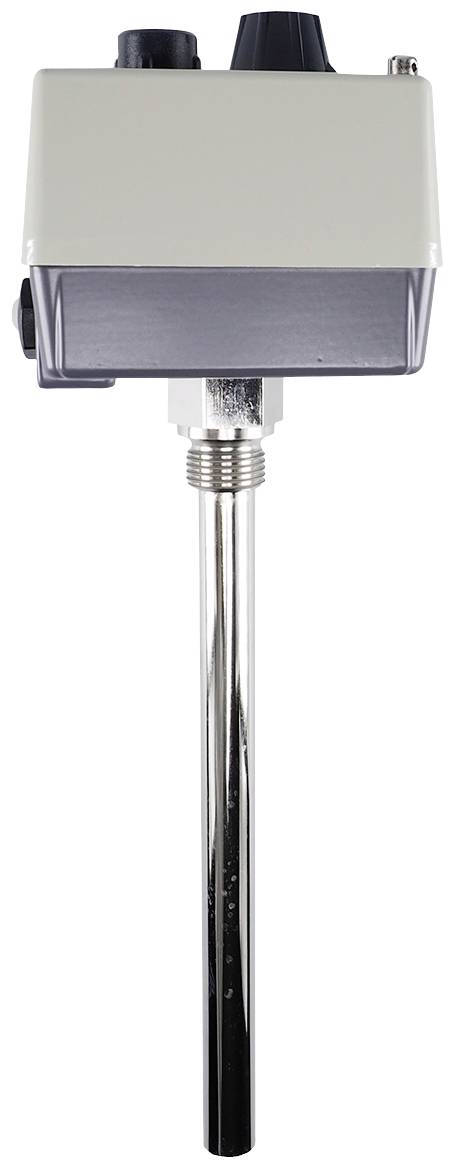

Grâce à son boîtier résistant aux chocs avec un couvercle en plastique de haute qualité et une partie inférieure en aluminium moulé sous pression, le double thermostat de construction mécanique est très robuste et peut être utilisé même dans des conditions difficiles. L'appareil se compose d'un régulateur de température et d'un limiteur de température de sécurité (STB). Le réglage de la température du régulateur de température s'effectue à l'aide d'un capteur de valeur de consigne sur une échelle. La température d'arrêt souhaitée du limiteur de température de sécurité peut être réglée sur une échelle après la diminution du couvercle du boîtier à l'aide d'un tournevis. Le régulateur de température se caractérise par une précision de point de commutation élevée de +0/-1,5 % dans l'échelle supérieure et possède une différence de commutation (hystérésis) d'environ 3 à 4 % de la plage d'échelle. Il s'éteint dès que le point d'arrêt est atteint et, après que la température d'arrêt est inférieure à, il retourne automatiquement à l'état d'origine à la valeur de la différence de commutation. <,br>,si la température à l'arrêt au niveau de la sonde de température du limiteur de température de sécurité dépasse la limite définie, le circuit est ouvert et le microrupteur est verrouillé mécaniquement. Après une température de danger inférieure d'environ 10% à la plage d'échelle, le micro-interrupteur du limiteur de température de sécurité peut être déverrouillé manuellement. Il se caractérise par une précision de point de commutation élevée de +0/-5 % dans l'échelle supérieure. En cas de destruction du système de mesure, le circuit du STB s'ouvre en permanence, il n'est plus possible de le déverrouiller. Le contact de commutation du limiteur de température de sécurité est alors en position neutre. Lorsque la sonde est refroidi à une température inférieure à env -20°C, le circuit du STB est également ouvert, uniquement en cas d'augmentation de la température supérieure à env -20°C, le STB peut être déverrouillé à la main à l'aide du bouton de redémarrage.<,br>,un avantage décisif est qu'aucune énergie auxiliaire supplémentaire n'est nécessaire pour la mesure de la température. La connexion électrique s'effectue par des bornes à vis directement sur les microrupteurs intégrés qui peuvent commuter directement une puissance de commutation maximale admissible de 230 V AC / 10 A. Les systèmes de mesure utilisés fonctionnent selon le principe de dilatation du liquide et peuvent être utilisés sans problème jusqu'à une température de sonde maximale admissible de 135 °C. Le tube immergé en laiton, nickelé, a un diamètre de 15 mm. La fixation s'effectue par un filetage G 1/2 forme A selon DIN 3852/2. La température ambiante maximale autorisée sur le boîtier (indice de protection IP54) est de 80 °C.<,br>,le thermostat est très flexible et est utilisé aussi bien dans les techniques de chauffage, de climatisation, de ventilation que dans les industries plastiques, de la construction d'appareils et de machines ainsi que dans la construction de fours, dans les stations de transfert de chaleur à distance et pour la surveillance de la température dans les laboratoires et les armoires climatiques. L'appareil est conforme aux normes DIN en 14597 et DGRL et est certifié EAC.
Ce texte a été traduit par une machine.
