Description

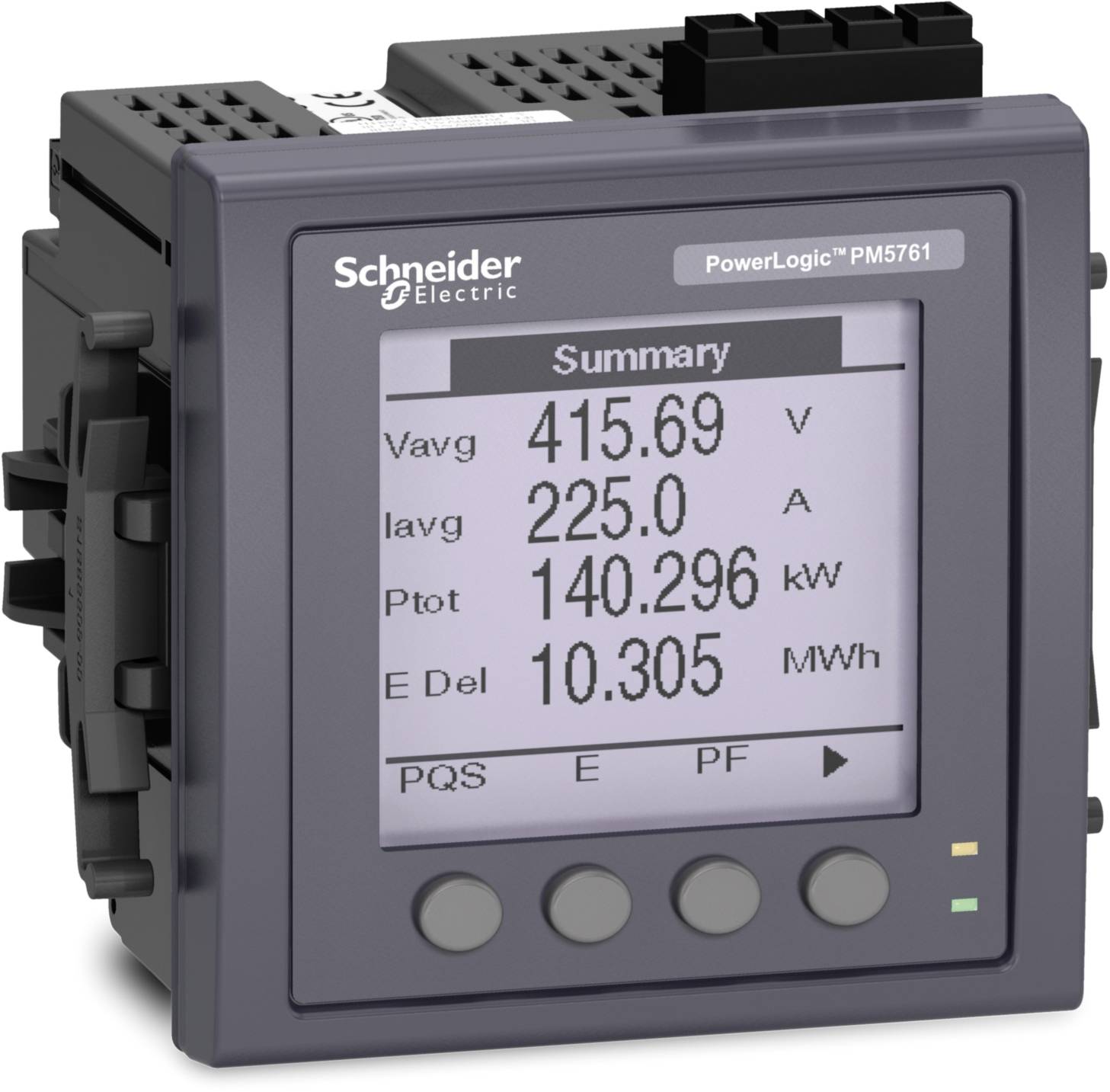

Le PM5761 est un appareil de mesure universel pour montage frontal (96 mm x 96 mm) avec écran LCD entièrement graphique et rétroéclairé. L'appareil de mesure avec la classe de précision 0.2S (conformément à la norme IEC 62053-22) mesure l'énergie, la puissance active et réactive, la tension, le courant, la fréquence, facteur de puissance et analyse harmonique jusqu'à 63. Avec 1,1 Mo de mémoire pour 14 paramètres sélectionnables avec intervalle et durée configurables. Il dispose également d'une surveillance directe du courant du conducteur neutre, d'une surveillance du courant de défaut avec calcul du courant de défaut à la terre (mesure du courant différentiel RCM). Ainsi qu'une fonction d'enregistreur d'interférences pour l'oscilloscope réseau en cas d'événement avec jusqu'à 128 échantillons/période sur 8 périodes pour les événements de sous-tension et de surtension. Adapté pour les applications 50 Hz ou 60 Hz et les tensions d'alimentation dans une plage de 100 à 480 VAC et 125 à 250 VDC. Le courant de mesure pour cet appareil de mesure est de 1A ou 5A et prend en charge les configurations 1P+N, 3P ou 3P+N. La plage de tension de mesure entre les phases est de 20 à 690 VAC à 45 à 65 Hz, la plage de mesure entre la phase et le conducteur neutre est de 20 à 400VAC à 45 à 65 Hz. Les options de communication sont Modbus RTU (RS485), Modbus TCP (Ethernet), (avec 2 ports RJ45, commuté, même IP) et BACnet/IP. Les fonctions de communication intégrées permettent la prise en charge du protocole DNP 3.0, l'accès à un serveur Web intégré et à une passerelle Ethernet série. L'appareil de mesure dispose également de deux entrées numériques avec support WAGES, de deux entrées RCM et de deux sorties numériques. Il y a 52 alarmes configurables et il prend en charge huit programmes tarifaires. Le PM5761 est conforme à MID et peut donc être utilisé pour le comptage de compensation. Les dimensions du produit sont les suivantes : largeur 96 mm, profondeur 77 mm, hauteur 96 mm et poids 450 g.
Ce texte a été traduit par une machine.
