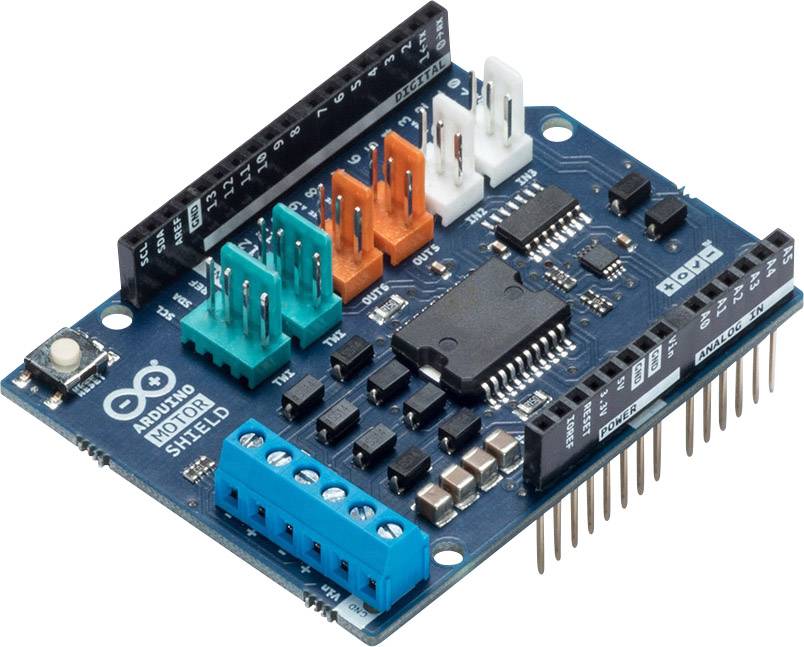

Carte de développement Arduino Motor Shield

Vue d'ensemble

L'Arduino Motor Shield permet à votre Arduino de faire donctionner des moteurs DC et pas à pas, des relais et des aimants.

Description

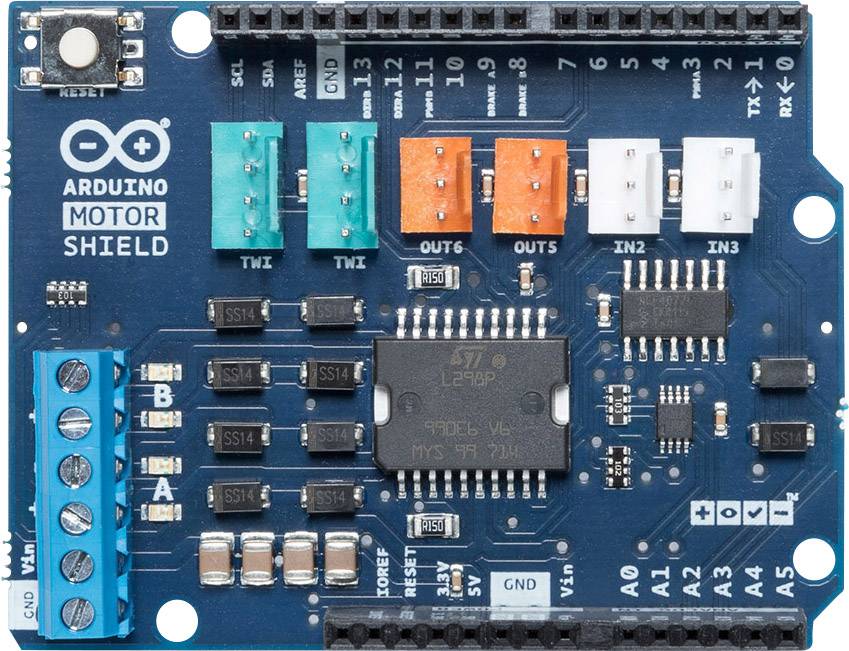

L'Arduino Moteur Moteur Shield est basé sur le contrôleur L298, qui est un double pont en H idéal pour piloter les composants inductifs comme les relais, bobines, moteurs à courant continu et moteurs pas à pas. Ce shield permet de piloter facilement deux moteurs à courant continu en pilotant le sens de rotation et la vitesse de chacun. Il est égalemet possible de mesurer la consommation en courant pour chaque moteur. Le module est compatible avec les modules Tinker Kit, ce qui permet de créer rapidement vos projets sans soudure.

Caractéristiques

Tension de fonctionnement : 5 V à 12 V
Commande moteur L298P, commande 2 moteurs DC ou 1 moteur pas à pas
Courant max 2 A par canal ou 4 A max (avec alimentation externe)
Mesure du courant 1,65 V/A/A
Arrêt roue libre et fonction de freinage

Champ d'application

• Moteur Arduino Shield Rev3
