Fréquencemètre avec 4 canaux isolés galvaniquement
Compteur de débits configurable par canal
Mesure le rapport cyclique, la fréquence et l'état par canal
Mesure de fréquence dans la plage de 0,03Hz à 4MHz
Résolution temporelle jusqu'à 10,4 ns et résolution de fréquence jusqu'à 0,03Hz

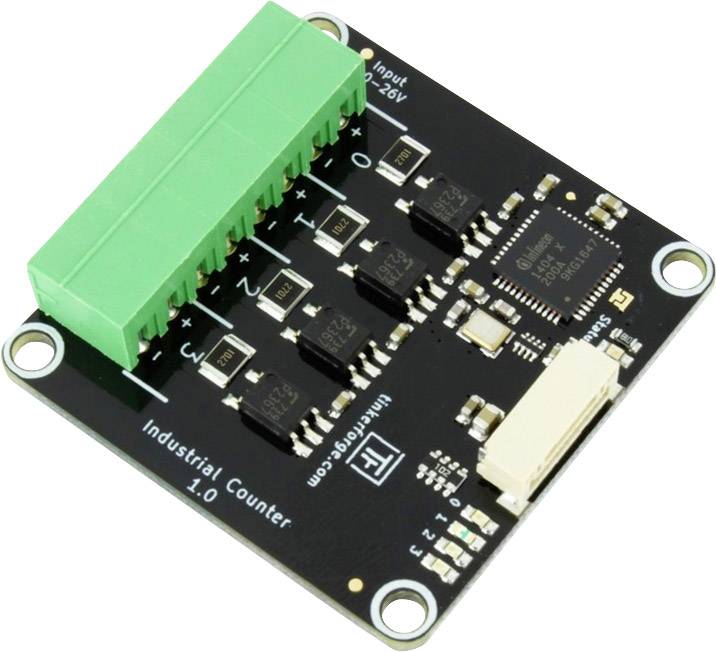

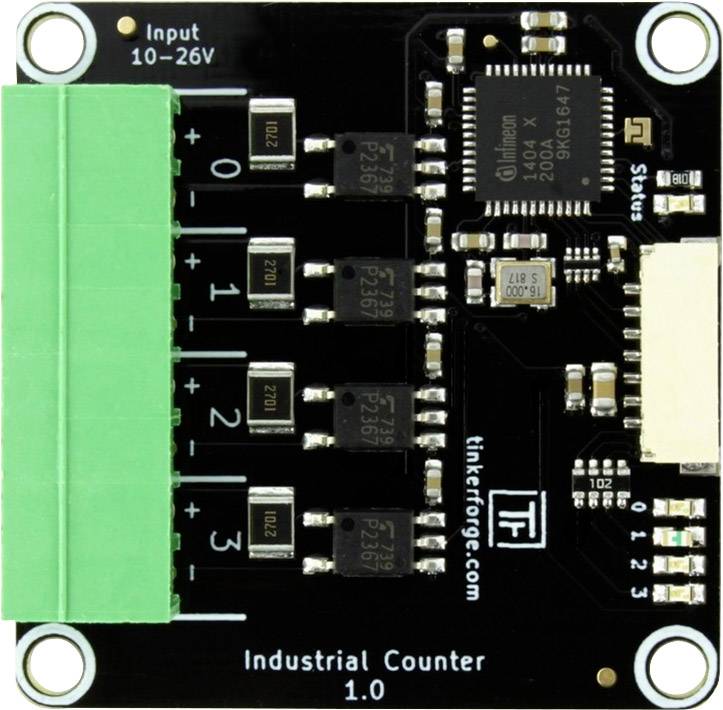

Le Bricklet Industrial Counter peut être utilisé pour étendre les briques de quatre fréquencemètres indépendants.
Le Bricklet dispose d'un compteur de flancs intégré qui peut mesurer séparément le cycle de fonctionnement, la période et la fréquence par canal. Les fréquences jusqu'à 4 MHz peuvent être traitées par le Bricklet.
Le fréquencemètre peut compter des changements de fréquence croissants, descendu et des deux. La direction du compteur (haut ou bas) est réglable. Il est également possible d'utiliser un canal comme entrée de direction pour un autre compteur (par ex. high = compte élevé, low = compte inférieur).
Les 4 canaux sont séparés galvaniquement les uns des autres.
Les exemples d'applications pour le Bricklet sont la lecture d'un signal PWM ou la lecture de capteurs dotés d'un compteur de débits ou d'une sortie de fréquence.

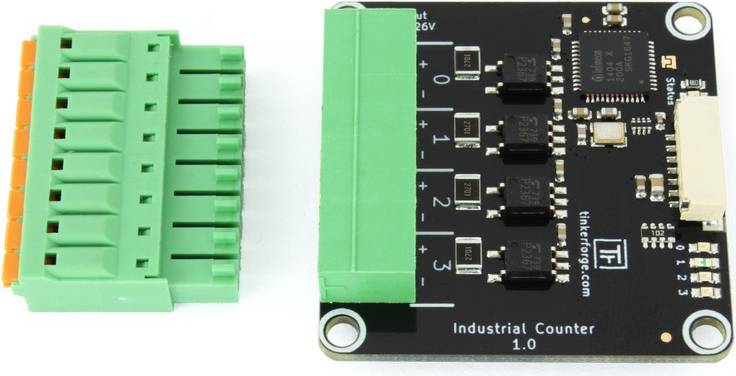

Le Bricklet industriel Counter est équipé d'une fiche mâle 7 pôles Bricklet et est relié à un Brick à l'aide d'un câble 7p-10p Bricklet.
Ce texte a été traduit par une machine.
Consommation : 100 mW (20 ma à 5 V)
type d'entrée : 4 entrées optocoupleurs (avec résistance série 2.7kΩ)
courant d'entrée : en fonction de la tension d'entrée, env. 3,85 ma/12 V,
Tension d'entrée maximale : 8.3mA/24V : tension de bas niveau : 0-2 V
tension de haut niveau : 10-26 V
isolation : 3750Vrms (valeur optocoupleur)
fréquence d'entrée minimale : 0.03MHz
fréquence d'entrée maximale :
4MHz résolution du temps : jusqu'à 10.4ns (Duty cycle Prescaler réglé sur 1)
résolution de fréquence : jusqu'à 0,003 Hz (temps d'intégration de fréquence réglé sur 32768 ms)
