Description

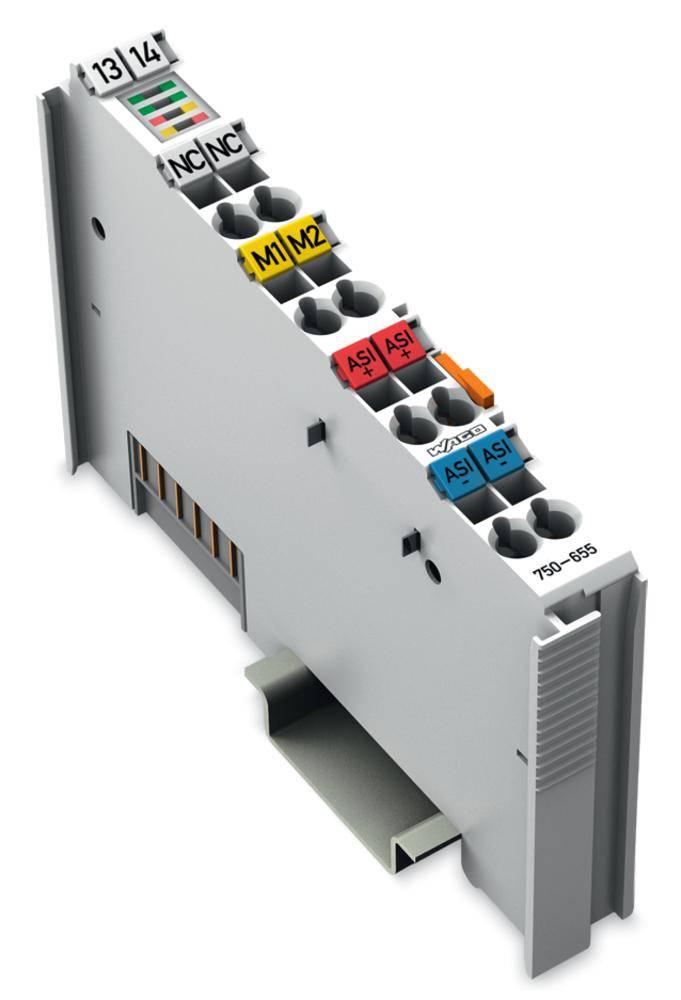

La borne maître AS-Interface 75x‐655 permet de raccorder le réseau AS-Interface à un autre bus de terrain.
Elle se comporte en tant que maître du réseau AS-Interface.
La borne maître AS-Interface 75x‐655 est un maître M4 selon la spécification AS‐Interface V3.0.
C'est à dire :
· On peut connecter jusqu'à 62 esclaves AS-Interface sur le réseau AS-I,
· la transmission des valeurs analogiques est intégrée dans le maître et
· supporte tous les profiles esclaves selon V3.0 et les types de transaction combinées 1 à 5 ainsi que les services d'écriture et de lecture acycliques.
Les fonctions AS-I sont envoyées cycliquement ou en mode acyclique.
En mode d'échange de données cyclique la transmission des données binaires sur le réseau AS-I est configurable jusqu'à 32 octets d'entrées/sorties. Les espaces libres de la table image cyclique peuvent être occupés par les valeurs analogiques.
Des fonctions de diagnostic permettent de localiser rapidement les erreurs de configuration ainsi que les parasites sur la communication AS-I. Un mode d'auto-installation permet la création d'un réseau d'interface AS par une installation séquentielle d'esclaves sans outil d'adressage.

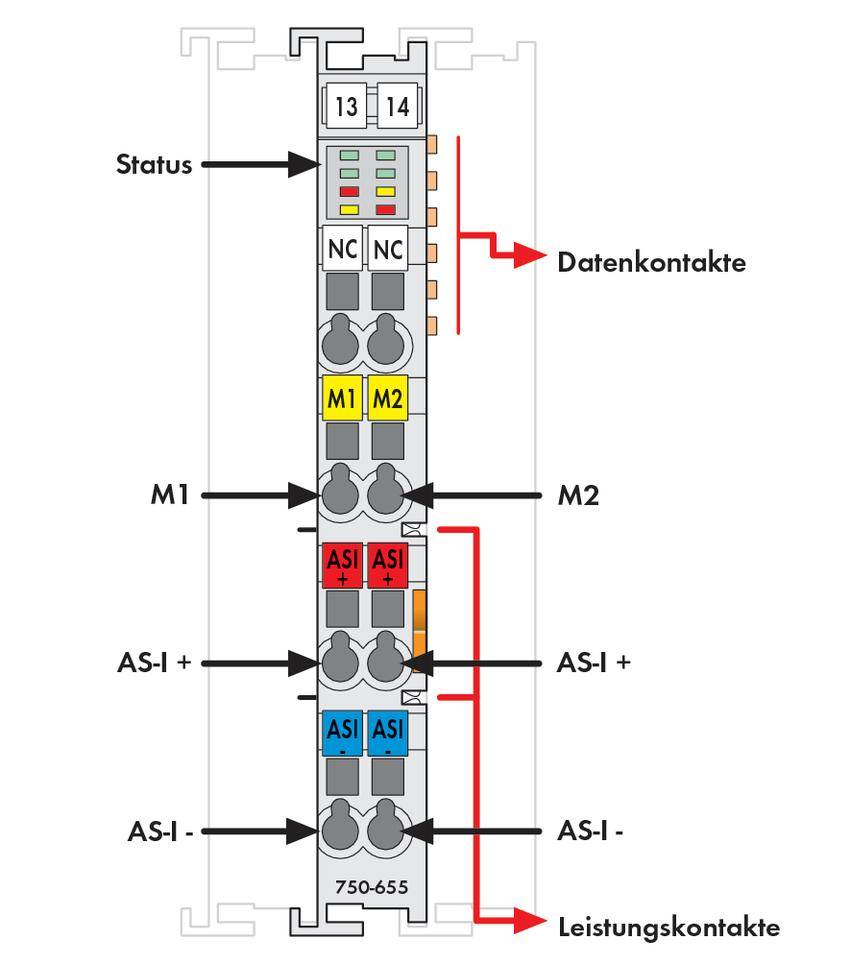

Des LED indiquent le mode de fonctionnement, l'état de la communication avec le bus interne ainsi que la communication sur le réseau.
Unité d'adressage: 12 ... 48 bytes configuration libre dont 1 byte contrôle/état
