Description

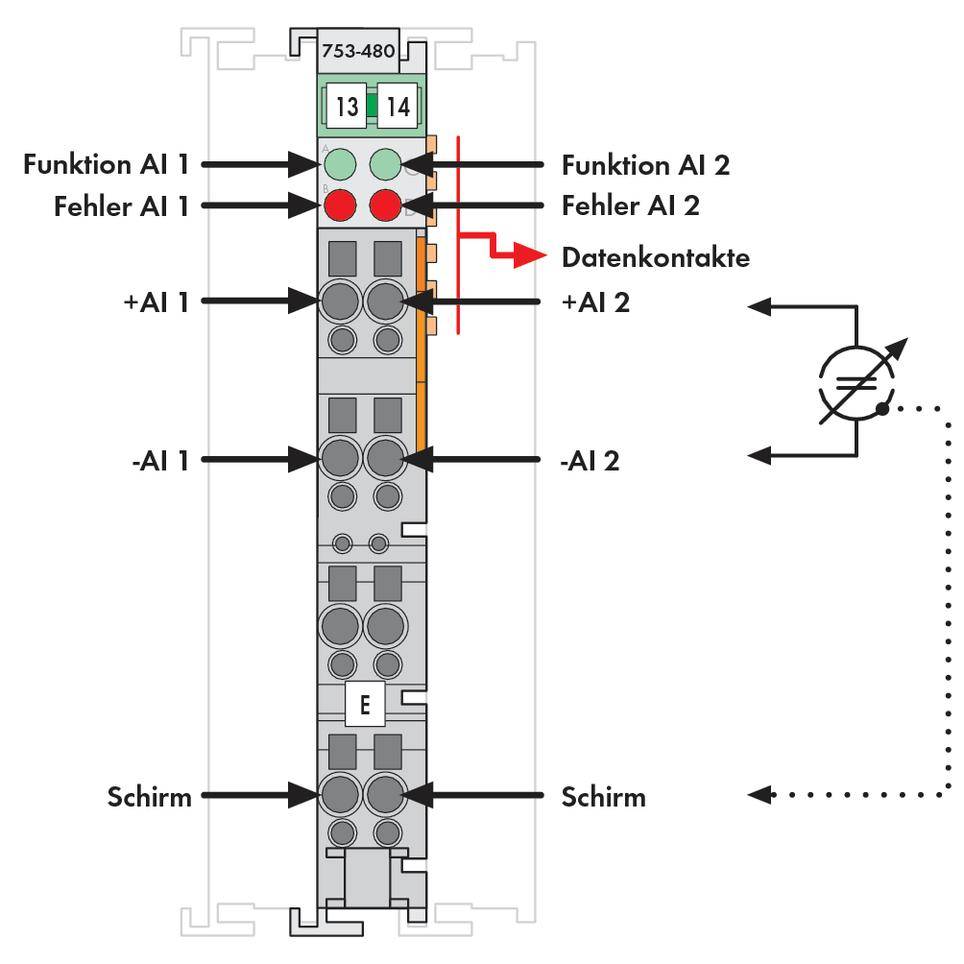

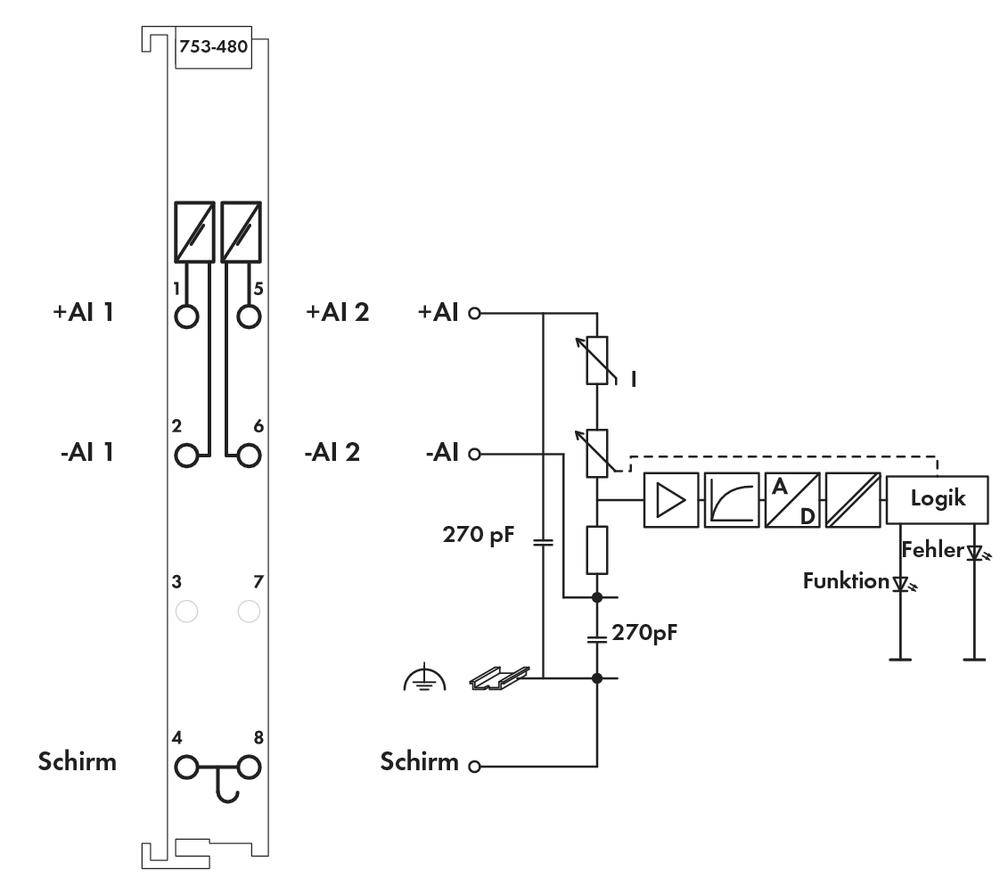

Borne d'entrées analogiques à 2 canaux; 0-20 mA; Entrée de mesure différentielle.
Cette borne d’entrées analogiques à 2 canaux traite des signaux sur une plage de courant standardisée de 0 – 20 mA.
Le signal d’entrée est séparé galvaniquement du système et le transfert à l’unité centrale se fait avec une résolution de 13 bits.
La borne est alimentée par la tension interne du coupleur du bus de terrain au moyen d’un convertisseur DC/DC.
Le blindage est directement connecté au rail.
· Acquisition de la valeur de mesure : de manière synchrone dans la borne
· Dépassement/sous-dépassement de la plage de mesure : byte d'état et LED
· Méthode de conversion : SAR (Successive Approximation Register)
· Type de fonctionnement : déclenché (préréglage)
· Dispositif de protection : limitation non-linéaire
Unité d'adressage: 2 x 16 bits (données) 2 x 8 bits (contrôle/état) (optionnel)
Erreur de mesure: ≤ 0,4 % sur toute la plage de température ≤ 0,1 % de la valeur finale (non-linéaire)
