Diagnostic direct via LED sur le nœud de bus de terrain
Remplacement des modules avec câblage permanent
Gère les modules d'extension avec 1, 2, 4, 8 et 16 canaux
Terminaison simple (pas besoin de résistance ou de module terminal)
Combinaison libre d'entrées/sorties analogiques et numériques et de fonctions spéciales

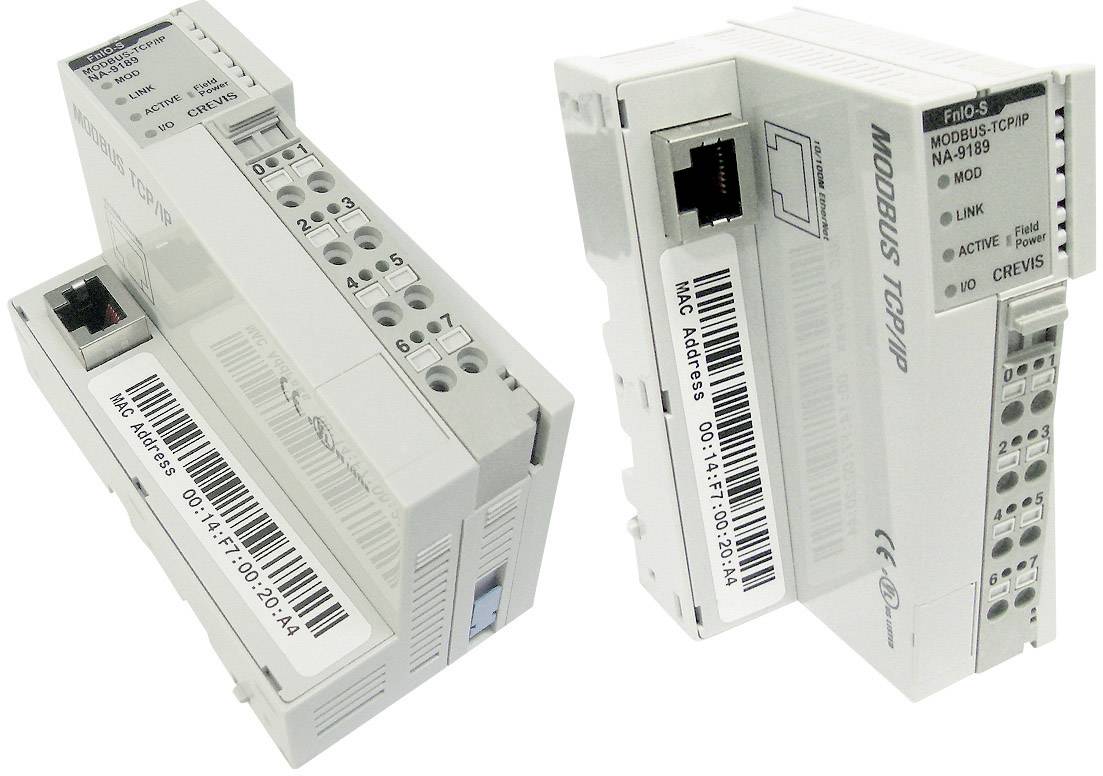

Le nœud de bus de terrain NA9189, en tant qu'esclave, établit la connexion entre le système FnIO et le bus de terrain Modbus TCP/IP.
Les modules E/S utilisés sont détectés automatiquement et le nœud de bus de terrain crée une image de processus locale. L'ordre des modules d'extension analogiques (échange de données par mot) et des modules d'extension numériques (échange de données par bit) est arbitraire et peut être mélangé. L'image de processus interne du nœud de bus de terrain NA9189 est stockée dans la mémoire de la commande compétente respective via le bus de terrain Modbus TCP/IP. En subdivisant l'image de processus en une zone de données d'entrée et une zone de données de sortie, les données de processus sont lues via le MODBUS, traitées ultérieurement dans une commande et les données de sortie de processus sont transmises via le MODBUS.
L'image de processus générée automatiquement est stockée sur vos emplacements dans l'ordre des modules d'extension.
Les bits des modules d'extension numériques sont compactés en octets. En cas de dépassement du nombre d'entrées/sorties numériques de 8 bits, un autre octet est lancé par le nœud de bus de terrain.
