Description

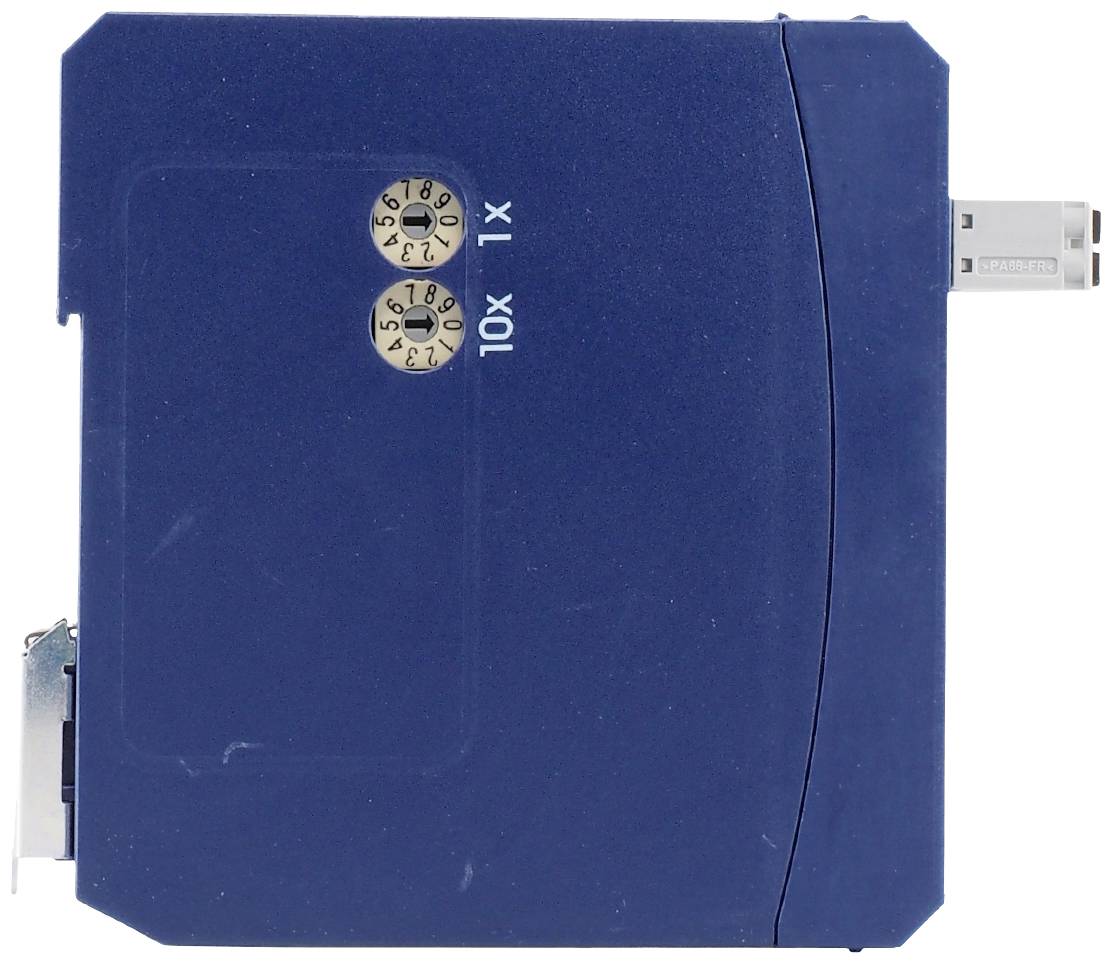

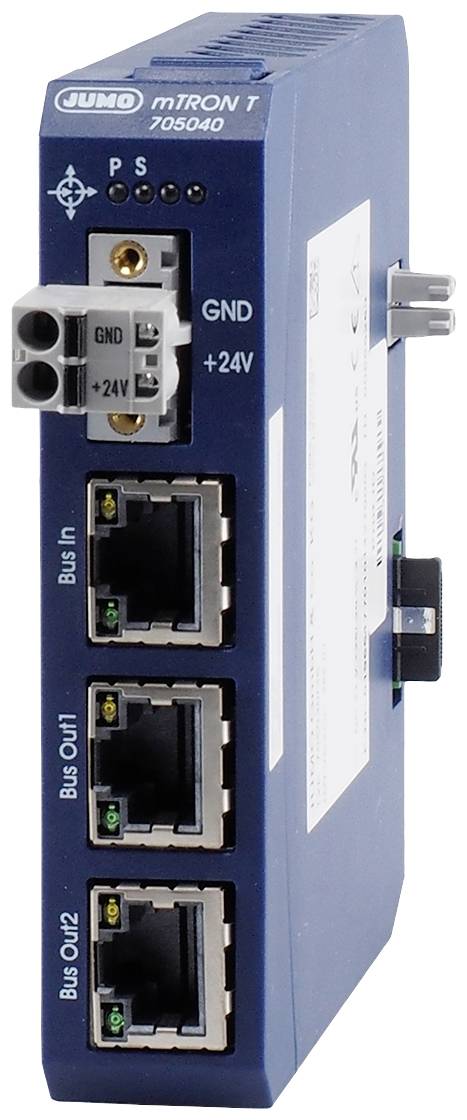

Avec le module routeur (composant du système complet mTRON T) avec connexions de bus système RJ45 à l'avant (1 x entrée bus, 2 x sortie bus), une déconcentration est atteinte au sein du système d'automatisation, c'est-à-dire h. Les modules d'entrée/de sortie sont répartis sur plusieurs rails DIN/armoires de commande. Jusqu'à 100 m de distance peuvent être situés entre deux modules de routeur ou entre un module de routeur et un module de base ou un panneau multifonction. Dans un système, 30 modules de routeur et 30 modules d'entrée/de sortie max. Sont possibles. L'alimentation électrique et l'état de fonctionnement du module sont indiqués par des diodes électroluminescentes. La connexion électrique de l'alimentation électrique du module de routeur s'effectue à l'avant via une barre de serrage amovible. Le module routeur n'a pas besoin d'être configuré. Il est intégré dans l'ensemble du système par le programme de configuration. Pour les applications spéciales telles que Hot Connect, l'adresse du module de routeur peut être réglée à l'aide du commutateur de codage rotatif. En cas d'entretien, le logement du module peut être retiré facilement du boîtier. Le boîtier, y compris la carte de bus, reste monté sur le rail DIN. L'alimentation électrique est de 24 V DC +25/-20 %.
Ce texte a été traduit par une machine.
