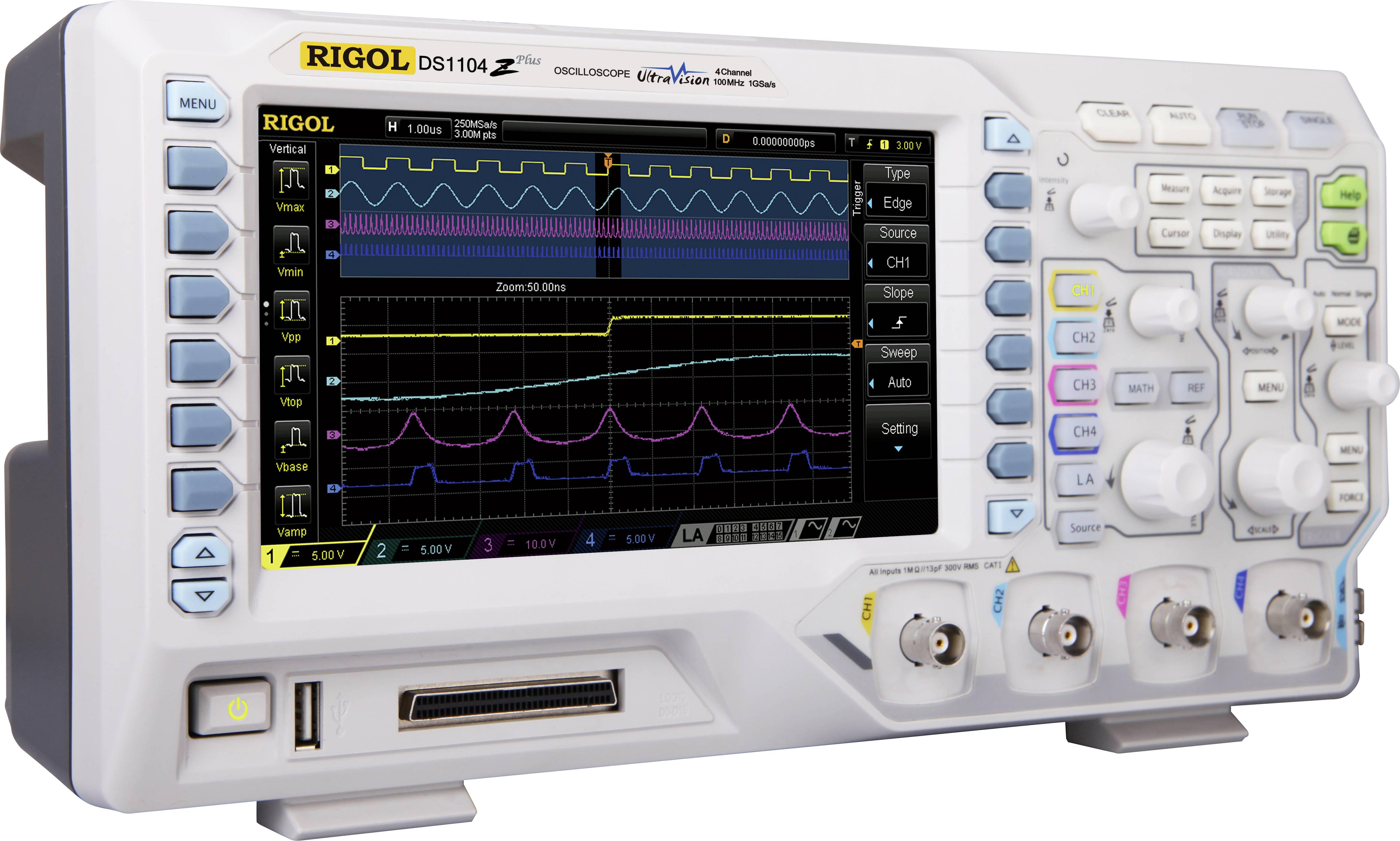

Oscilloscope numérique Rigol DS1104Z Plus 100 MHz 4 canaux 1 Géch/s 6 Mpts 8 bits mémoire numérique (DSO)

Vue d'ensemble

Largeur de bande : 100 MHz
4 canaux analogiques
MSO
Technologie UltraVision
4 fonctions de mesure comprises
Interface USB
Écran couleur TFT de 17,78 cm

Description

Le modèle DS1104Z Plus est un oscilloscope numérique 100 MHz à 4 canaux aux caractéristiques exceptionnelles. Équipé des commandes LAN et USB, ainsi que de nombreuses fonctions mathématiques.
Le modèle DS1074Z Plus possède de très nombreuses fonctions et des caractéristiques spéciales intégrées.
En fonction de vos besoins, il est possible d'ajouter d'autres fonctions à l'aide d'une clé logicielle. Ainsi, les performances de l'oscilloscope restent toujours au meilleur niveau, même si vos besoins en matière de mesure évoluent.
Les résultats des mesures peuvent être enregistrés sur une clé USB (en option) par le biais du port USB situé à l'avant de l'appareil, ou transférés vers un ordinateur grâce au port USB placé à l'arrière.
Le grand écran couleur TFT 17,78 cm permet de visualiser tous les détails.
La fréquence d'échantillonnage est de 500 MSa/s pour chaque voie, elle peut atteindre 1 Géch/s en fonctionnement à un seul canal.
La technologie UltraVision permet la représentation des zones de signal qui se chevauchent en fonction de l'intensité et offre une profondeur de mémoire de 24 Mpts pour une représentation détaillée des signaux.
Ces fonctionnalités font du DS1104Z Plus un appareil de mesure hors du commun, capable de s'adapter à vos exigences de mesure.

Caractéristiques

Les 4 fonctions spéciales en option comme l'extension de mémoire, le déclencheur et décodeur de bus série, l'option de déclencheur avancé ou l'enregistrement en temps réel sont désormais inclus dans le pack gratuit BND-MSO/DS1000Z. · Le pack BND-MSO/DS1000Z comprend les options suivantes :
SA-DS1000Z (outils de décodage et de déclenchement pour bus sériels RS232/UART, I2C et SPI)
MEM-DS1000Z (extension de mémoire jusqu'à 24 Mpts)
REC-DS1000Z (fonction d'enregistrement pour l'enregistrement en temps réel et la restitution de formes d'ondes)
AT-DS1000Z (fonctions de déclenchement avancées pour les bus sériels RS232/UART, I2C et SPI, Runt, Windows, Nth Edge, Delay, Time Out).

Notes

Mode d’emploi pas disponible en Français.
Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.

Champ d'application

• 4 sondes passives RP2200 (200 MHz)
• Câble d'alimentation
• Câble USB
• Mode d’emploi
• Certificat d'étalonnage.
• BND-MSO/DS1000Z
