Adaptation d'entraînement universelle aux vannes de process hygiéniques
Capteur de déplacement sans contact avec 3 points de commutation (fonction Teach-in)
Affichage d'état lumineux en couleur
Commande manuelle sur le boîtier fermé
AS-interface, IO-Link, BUES/CANopen

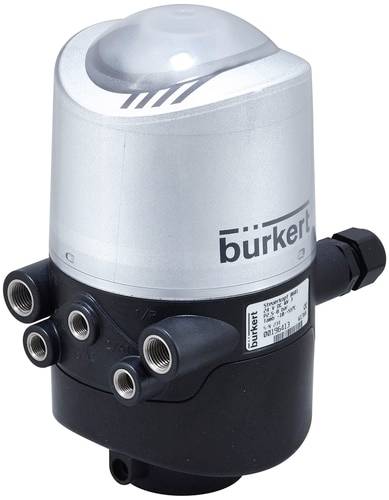

La tête de commande de type 8681 est optimisée pour l'automatisation décentralisée des vannes de process hygiéniques. Grâce à son adaptation universelle, il peut être combiné avec tous les clapets, robinets à bille, vannes à un ou deux sièges disponibles dans le commerce. Pour les concepts d'automatisation décentralisée, la tête de commande prend en charge la fonction de commande pneumatique complète, de retour et de diagnostic jusqu'à la communication bus. Le boîtier se caractérise par une bonne facilité de nettoyage, une protection IP éprouvée et des matériaux résistants aux produits chimiques pour une utilisation dans des installations de traitement hygiénique dans les industries des boissons, de l'alimentation et des produits pharmaceutiques. En fonction de la vanne de procédé, jusqu'à 3 chambres d'entraînement pneumatiques peuvent être commandées indépendamment l'une de l'autre. Les vitesses de commutation pour les deux sens de déplacement peuvent être réglées séparément. Un clapet anti-retour intégré empêche les erreurs de commutation dues à la contre-pression des vannes de process. Les positions de la vanne de process sont enregistrées via le capteur de déplacement inductif fonctionnant de manière analogique et sont retransmises à la commande supérieure. Jusqu'à 3 points de commutation peuvent être réglés par la fonction Teach-in d'une simple pression sur un bouton ou déterminés automatiquement par des fonctions de réglage automatique prédéfinies. En outre, un 4. La position de commutation est lue et signalée par un interrupteur de proximité inductif externe. L'indicateur d'état lumineux de couleur indique la position de commutation respective de la vanne de procédé ou Fonctions de diagnostic telles que les besoins d'entretien ou les États d'erreur. Les vannes pilotes sont équipées d'une commande manuelle mécanique. Lorsque l'appareil est fermé, la commande manuelle codée magnétiquement brevetée permet de commuter l'entraînement principal de l'extérieur. La communication bus est possible avec AS-interface, IO-Link ou BUES/CANopen.
Ce texte a été traduit par une machine.
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
