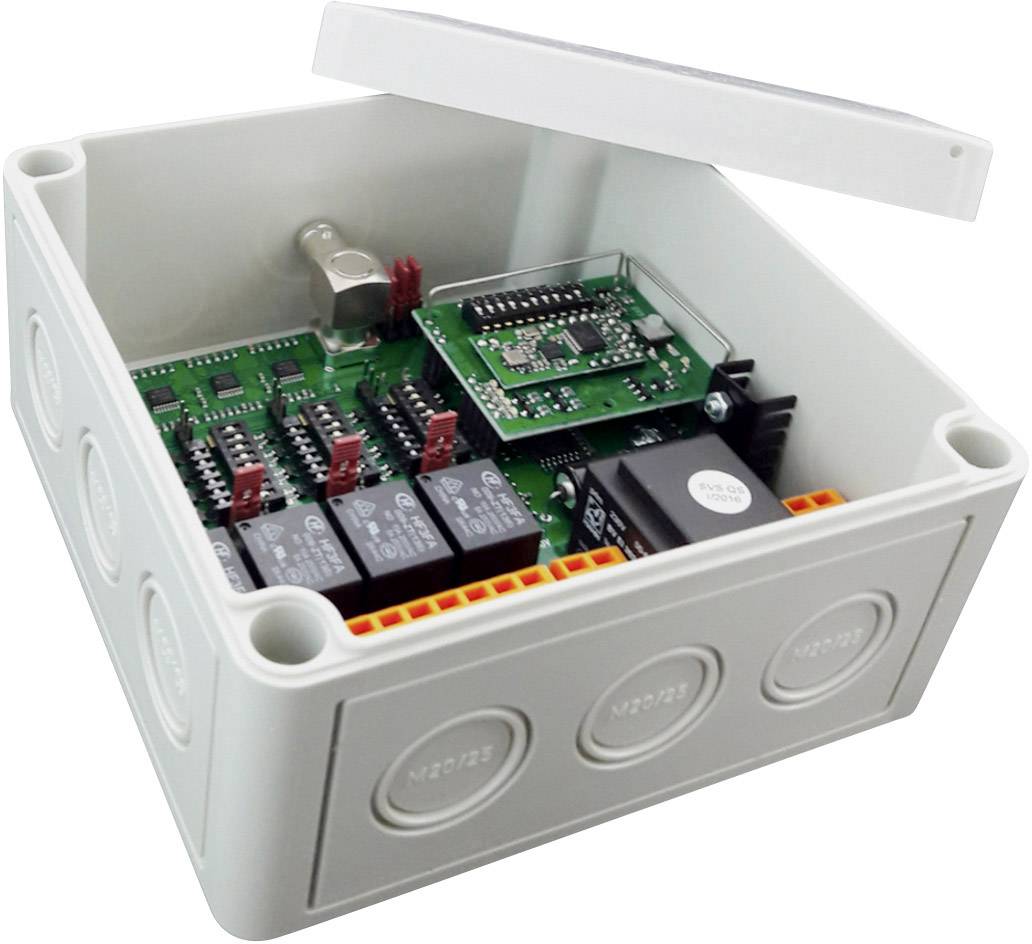

SVS Nachrichtentechnik SHR-12 K4 4 canaux Récepteur sans fil Portée max.: 750 m

Vue d'ensemble

Fabriqué en Allemagne
Portée en champ libre jusqu'à 750 m (1000 m avec ext. Antenne)
Faible consommation de courant

Description

Le récepteur radio SHR-12 K4 évalue chaque signal radio des émetteurs correspondants de la série SH-12 et peut activer ou désactiver un ou plusieurs des 4 contacts inverseurs sans potentiel.

Pour pouvoir exécuter l'ordre d'un émetteur, celui-ci doit être programmé une seule fois. L'apprentissage d'un émetteur s'effectue facilement à l'aide d'un bouton-poussoir. Il est possible de mémoriser jusqu'à 60 stations à l'aide de toutes les touches ou de touches d'émetteur séparées.

L'attribution de la fonction que les touches de l'émetteur ou la commande d'envoi doivent effectuer s'effectue via un champ de sélection. Avec l'aide de commutateurs DIP, tous les réglages peuvent être effectués très facilement lors du montage sur place. Les contacts à fermeture et à ouverture sont disponibles pour la connexion. Les LED fournissent des informations sur la fonction et le comportement d'émission et indiquent l'état de l'alimentation en tension de l'émetteur et du récepteur radio.

Le grand nombre de fonctions et de réglages du récepteur multifonction à 4 canaux SHR-12 K4 permet une utilisation dans les applications les plus diverses. Pour ce faire, différentes fonctions de relais peuvent être réglées séparément pour chaque sortie.

Fonctionnement de la touche : l'entrée et la sortie se comportent de la même manière. La sortie est activée aussi longtemps que ON est envoyé.

Fonctionnement de la minuterie : après une commande ON, la sortie reste active pendant la durée définie et tombe automatiquement à nouveau. La plage de temps réglable de la minuterie est comprise entre 0,1 s et 60min. Les ordres OFF sont toujours mis en œuvre.

Mode de commutation : après une commande ON, la sortie reste active en permanence jusqu'à ce qu'une commande OFF commute à nouveau la sortie inactive.

Mode Togglen : une commande active la sortie en permanence. La même commande désactive la sortie de manière permanente.

L'affectation signal/fonction permet également de combiner les différentes fonctions de relais et les verrouillages réciproques. Indépendamment de la fonction sélectionnée, les relais peuvent également être reliés à la ligne, par exemple. Être commandés par des boutons-poussoirs externes, des interrupteurs de code ou des interrupteurs à clé.

SHR-12 K4 est livré entièrement prêt à être connecté avec un boîtier IP65 et une antenne de repassage intégrée. Si vous souhaitez couvrir de très grandes portées, le récepteur multifonction peut être complété ou équipé ultérieurement avec l'antenne multiflexique (n° : Q93915).

Les récepteurs radio de la série SH-12 offrent un fonctionnement sans perturbation grâce à leurs caractéristiques de transmission particulières. La transmission sans fil insensible aux interférences avec des temps de réaction extrêmement courts permet d'obtenir une portée de plus de 1000 m.

Pour des interférences à bande étroite ou l'utilisation de plusieurs systèmes radio parallèles, la fréquence de travail peut être réglée pour répondre à vos besoins individuels. La série SH-12 peut fonctionner de manière unidirectionnelle et bidirectionnelle. En cas de communication bidirectionnelle, l'émetteur adapte automatiquement son comportement d'émission à la qualité de la liaison radio.

Ce texte a été traduit par une machine.

Caractéristiques

2 fréquence réglables
Transmission du signal sûre et sans interférences
Système radio avec signal de confirmation
4 contacts inverseurs sans potentiel : 230 V AC / 10 A – 30 V DC 5 A
2 LED de statut
4 LED d'état pour chaque relais
Raccordement BNC pour ext. Antenne
1 touche d'apprentissage
Sorties auxiliaires 4 sorties transistors max. 20 mA
Raccords bornes sans vis, raccord BNC intérieur 50 ohms
Antenne antenne à repassage intégrée (connecteur BNC 50 ohms)
Consommation de courant Stand By 20 mA (4 relais actifs env. 150 mA)
Plage de température : -20°C à +65°C
Indice de protection : IP65

Notes

Émetteurs et modules adaptés - voir les accessoires en option.
Le max. La portée de champ libre est uniquement dans des conditions optimales et avec ext. Antenne atteinte.
Attention : les produits de la série SH-7 ne sont pas compatibles avec ceux de la série SH-12.

Champ d'application

• Récepteur radio avec antenne de repassage intégrée
• Mode d'emploi
