Description

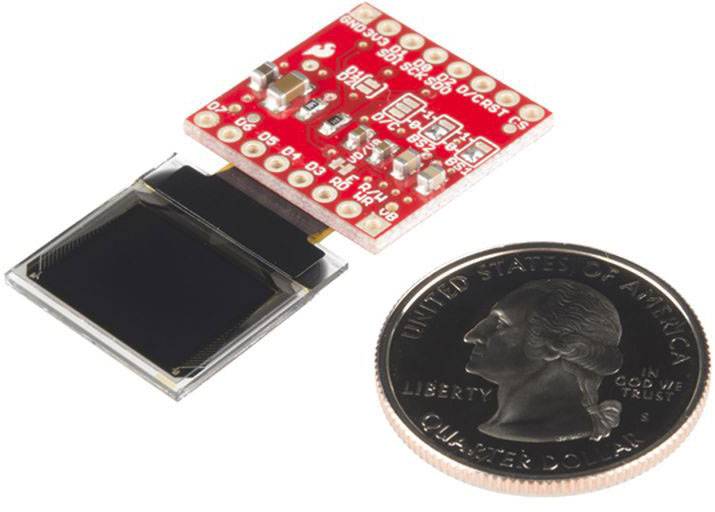

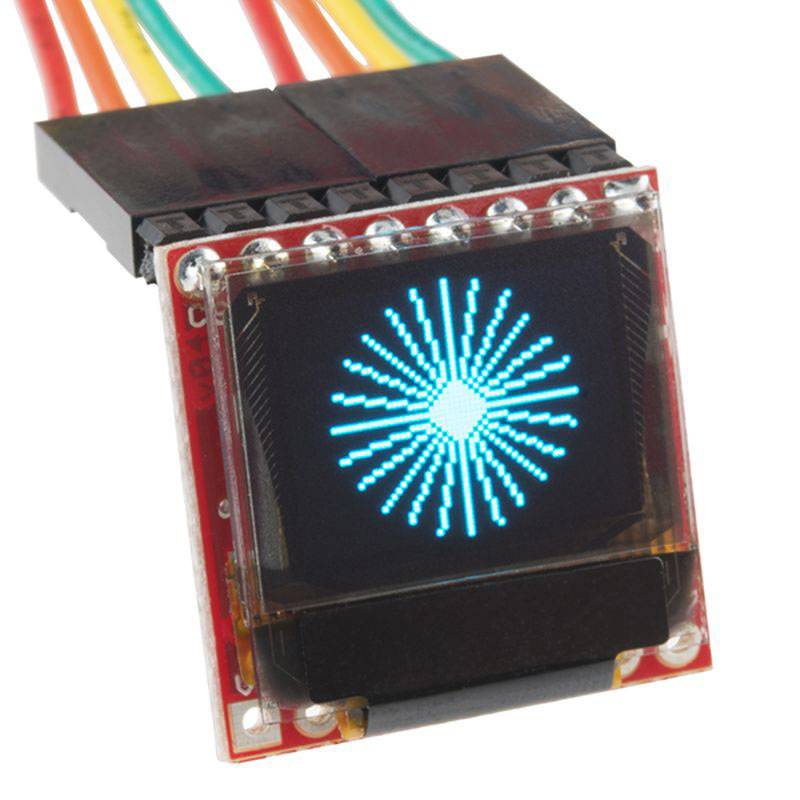

Das SparkFun Micro OLED Breakout Board bietet ein kleines monochromes, blau-auf-schwarz OLED. Auch wenn er "Micro" ist, ist er vollgepackt - das OLED Display ist scharf und Sie können eine unglaublich große Menge an Graphiken drauf packen. Dieses Breakout Board ist ideal um Graphiken zu Ihrem nächsten Arduino Projekt hinzuzufügen, diagnostische Informationen darzustellen ohne auf den Seriellen Ausgang zurückzugreifen und Ihnen ein bisschen Spieltheorie beizubringen während Sie ein spaßiges, Arduino basiertem Videospiel erstellen. Am wichtigsten jedoch ist, dass das Micro OLED einfach über die SPI- oder die I²C-Schnittstelle zu steuern ist.

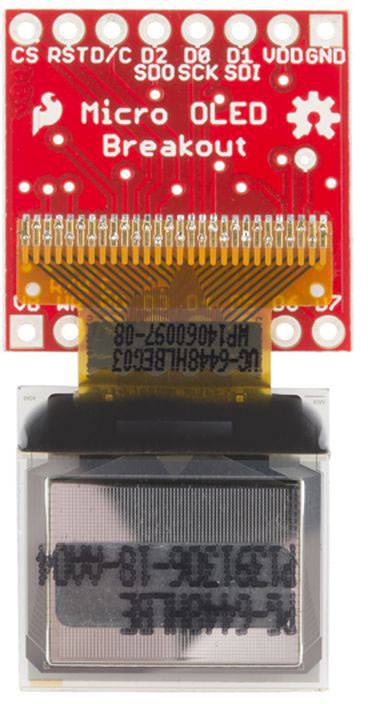

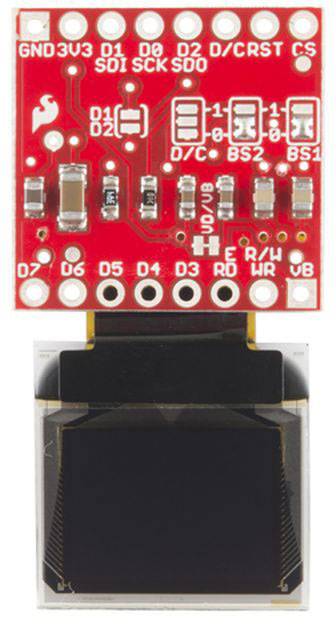

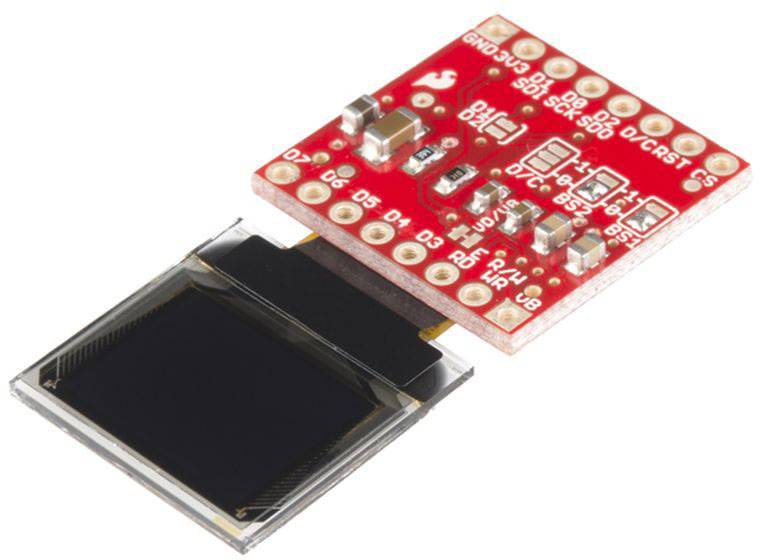

Das Micro OLED Breakout Board bietet Ihnen Zugriff auf 16 der OLED's Pins, jedoch brauchen Sie lediglich die hälfte um das Display zum laufen zu bringen. Die obere Reihe der Pins (GND-CS) bietet Ihnen alles was Sie brauchen um sich mit dem OLED über eine SPI- oder I²C-Schnittstelle zu verbinden. Die untere Reihe der Pins (D7-vB) werden meist nur genutzt, wenn Sie das Display über eine Parallelschnittstelle steuern wollen. Das Board arbeitet bei 3.3 V mit einer Stromstärke von 10mA (20mA max).
