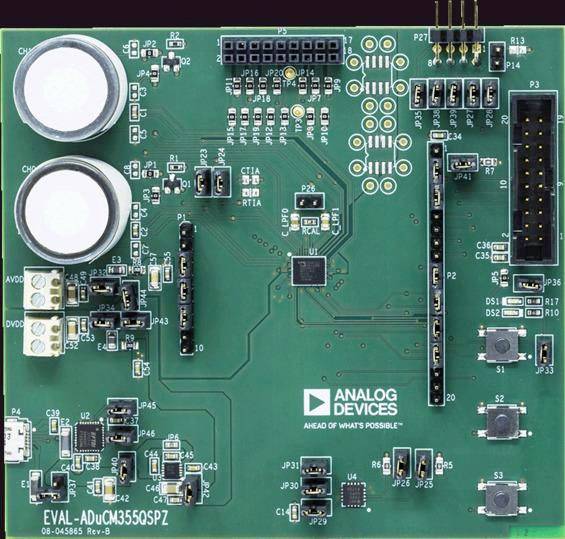

Description
L'ADuCM355 est un système intégré qui contrôle et mesure les capteurs électrochimiques et les biocapteurs. L'ADuCM355 est un microcontrôleur à signal mixte avec une consommation d'énergie extrêmement faible, basé sur le processeur ARM ® Cortex TM -M3. L'appareil dispose de fonctions de mesure de courant, de tension et d'impédance.
L'ADuCM355 est équipé d'un convertisseur analogique-numérique (ADC) 16 bits avec 400 kSPS et convertisseur analogique-numérique (ADC) SAR à canaux multiples avec tampons d'entrée, filtre anti-alias intégré (AAF) et amplificateur programmable (PGA). Les entrées de courant comprennent trois amplificateurs de transimpéde (TIA) avec résistances de charge et d'amplification programmables pour la mesure de différents types de capteurs. Le frontal analogique (AFE) contient également deux amplificateurs de faible puissance spécialement conçus pour la capacité de potentiel afin de maintenir une précontrainte constante sur un capteur électrochimique externe. Les entrées non inversées de ces deux amplificateurs sont commandées par des convertisseurs numérique-analogique on-Chip (DAC) avec deux sorties. Les sorties analogiques comprennent un DAC haute vitesse et un amplificateur de sortie conçu pour produire un signal de courant alternatif.
L'ADC fonctionne avec des taux de conversion allant jusqu'à 400 kSPS avec une plage d'entrée de -0,9 V à +0,9 V. un mux d'entrée avant l'ADC permet à l'utilisateur de sélectionner un canal d'entrée pour la mesure. Ces canaux d'entrée comprennent trois entrées de courant externes, plusieurs entrées de tension externes et des canaux internes. Les canaux internes permettent des mesures de diagnostic de la tension d'alimentation interne, de la température de la buse et des tensions de référence.
Deux des trois DAC de tension sont des DAC 12 bits avec deux sorties. Une sortie par DAC commande l'entrée non inversée d'un amplificateur de potentiomètre et l'autre commande l'entrée non inversée du TIA.
Le troisième DAC (parfois appelé DAC haute vitesse) est conçu pour le TIA haute performance pour les mesures d'impédance. La plage de fréquence de sortie de ce DAC est jusqu'à 200 kHz.
Une source de référence précise de 1,82 V et 2,5 V sur puce est disponible. Les circuits ADC et DAC de tension internes utilisent cette source de référence intégrée pour garantir une faible puissance de dérive pour tous les périphériques.
L'ADuCM355 intègre un processeur ARM Cortex-M3 26 MHz, un ordinateur RISC 32 bits (Reduced instruction SET Computer). Le processeur ARM-Cortex-M3 est également équipé d'un contrôleur d'accès à la mémoire directe multicanal flexible (DMA) qui prend en charge deux ports périphériques série indépendants (SPI), un récepteur/émetteur asynchrone universel (UART) et des périphériques de communication I2C. L'ADuCM355 dispose d'une mémoire Flash/EE non volatile de 128 ko et d'une mémoire d'accès aléatoire simple (SRAM) intégrée à la puce.
Le sous-système de processeur numérique est cadencé par un oscillateur sur puce 26 MHz. L'oscillateur est la source de l'horloge principale du système de puce numérique. En option, un circuit de commande de phase 26 MHz (PLL) peut être utilisé comme prélude numérique. Ce cycle peut être divisé en interne, de sorte que le processeur fonctionne à une fréquence plus basse et économise de l'énergie. Un oscillateur interne 32 kHz à faible puissance est disponible et peut faire fonctionner les minuteries. Le ADuCM355 comprend trois minuteurs universels, un minuteur Weck (qui peut être utilisé comme minuterie universelle) et un minuteur de surveillance système.
Le sous-système analogique dispose d'un oscillateur 16 MHz séparé qui permet d'échantilloner l'ADC, les DAC et d'autres logiques numériques sur la puce analogique. La puce analogique contient également un oscillateur 32 kHz séparé à faible puissance pour la programmation d'un timer Watchdog sur la puce analogique. L'oscillateur 32 kHz et ce Watchdog sont tous deux indépendants des oscillateurs à puce numériques et du minuteur de surveillance du système.
Un certain nombre de périphériques de communication peuvent être configurés selon les besoins dans une application spécifique. Ces périphériques incluent UART, I2C, deux ports SPI et des ports GPIO (General Purpose Input / Output). Les GPIO peuvent être combinés avec les minuteurs universels pour produire une sortie PWM (modulation de largeur d'impulsion).
L'émulation non intrusive et le téléchargement de programmes sont pris en charge via l'interface SW-DP (Serial Wire Debug Port).
L'ADuCM355 fonctionne avec une alimentation de 2,8 V à 3,6 V et est spécifié sur une plage de température de -40 °C à + 85 °C. La puce est emballée dans un boîtier LGA (Land Grid Array) avec 72 câbles (6 mm × 5 mm).
Notez que dans cette fiche technique, les broches multifonctions telles que P0.0 / SPI0_CLK sont désignées soit par le nom complet de la broche, soit par une fonction unique de la broche, par exemple P0.0, si seule cette fonction est pertinente.
Ce texte a été traduit par une machine.
