Description

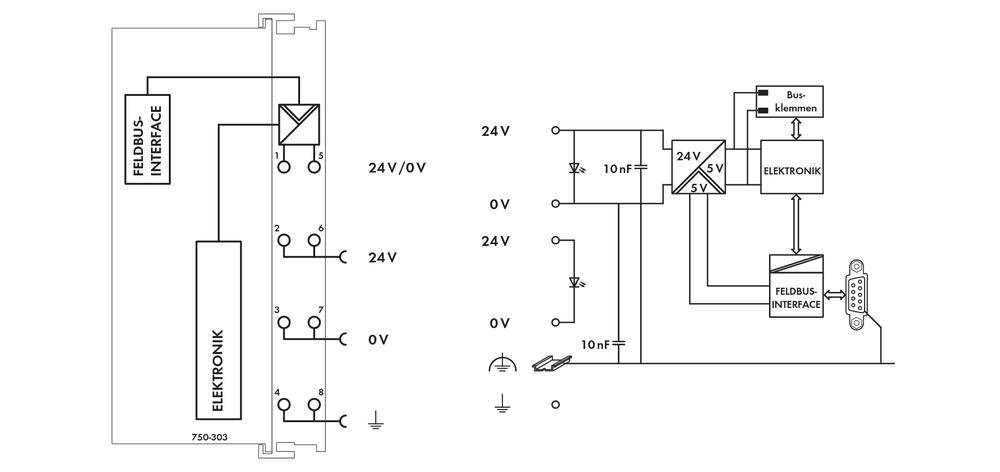

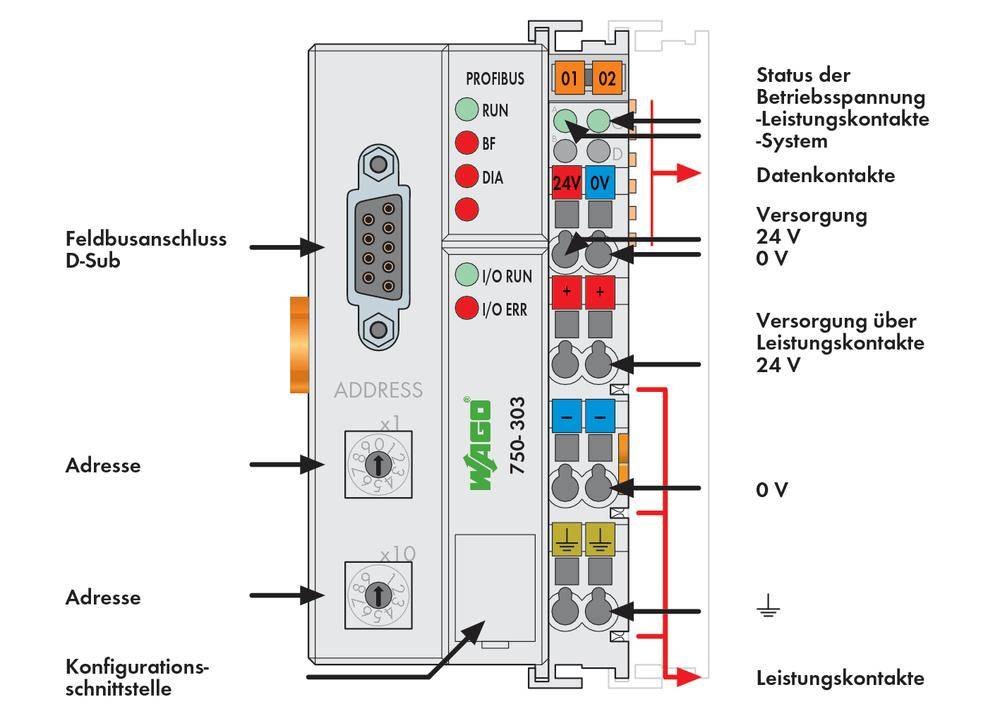

Ce coupleur permet de connecter les modules WAGO-I/O-SYSTEM au réseau PROFIBUS en tant que station esclave.
Le coupleur reconnaît automatiquement les bornes d’E/S et crée une table image correspondant aux E/S. Le bornier peut être constitué indifféremment de modules analogiques (échange de données par mot-word) et de modules digitaux (échange de données par bit).
Cette table image des E/S est transmise au travers du réseau PROFIBUS au système maître pilotant l'installation.
La table image est séparée en une zone pour les entrées et une zone pour les sorties. Les données des entrées peuvent être lues au travers du réseau PROFIBUS et manipulées dans le système maître. Les données des sorties sont transmises au travers du réseau PROFIBUS.
Lors de la création automatique de la table image, les E/S analogiques apparaissent en premier dans l'ordre de leur position sur le bornier en partant du coupleur et en allant vers la borne finale de bus. Les bits des signaux d’E/S digitaux sont placés dans le premier bit de l’octet suivant les analogiques, et sont compactés sous la forme d’un octet (byte) dans l’ordre de leur position sur le bornier en partant du coupleur. Si le nombre de signaux d’E/S digitaux occupe plus de 8 bits, le coupleur commence automatiquement un nouvel octet.
Temps de transmission: typ. 1 ms (10 coupleurs; 32 ED, 32 SD par coupleur avec 12 Mbauds) max. 3,3 ms
Longueur max. du segment de bus: 100 m ... 1200 m (selon vitesse de transmission /type de câble)
