TRMS-Strommessung mit flexiblen Zangen für Dreiphasen-Systeme
Strombereich: 2 ÷ 2500 A AC
Präzision: ±(2 % Ablesung + 2-stellig)
Auflösung: 1 A
Frequenz: 50 ± 6 Hz, 60 ± 6 Hz
Durchlassbereich: 3200 Hz
Abtastrate: 64 Punkte in 20 ms
Integrationszeitraum für die Aufzeichnungen: 1 s, 6 s, 30 s, 60 s, 5 min
Speicherkapazität: 1 MB
Serielle Schnittstelle: RS-232

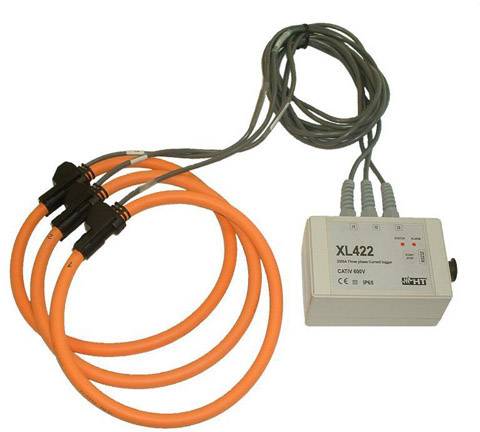

Das Modell XL422 ist ein innovativer, tragbarer Datenlogger zum Messen von AC-Strom bis 2500 A mit Echt-Effektivwerten (TRMS) in elektrischen Dreiphasensystemen. Dieses Gerät ist in erster Linie in der Industrie von großem Nutzen (Beurteilung des Stromverbrauchs, Kontrolle der Nennleistung von Transformatoren usw.) und es ist aufgrund seiner kompakten Bauweise extrem vielseitig einsetzbar.
Der Datenlogger für Strom XL422 befindet sich in einem robusten Kunststoffgehäuse, das einen hohen mechanischen Schutz bietet (IP65) (vor Staub und Wasserspritzern) und ist daher bestens für alle herkömmlichen industriellen Einsätze geeignet. Es ist mit integrierten flexiblen Zangen ausgestattet und damit auch für die Strommessung an starken Kabeln und/oder Schienen geeignet. Dank eines komplexen internen Speicheralgorithmus können auch über längere Zeiträume Daueraufzeichnungen vorgenommen werden und damit ist eine genaue Überwachung eines Stromnetzes möglich. Die mitgelieferte Software für Windows ermöglicht außer der internen Programmierung das Herunterladen und Analysieren der Aufzeichnungsergebnisse auf PC zur Erstellung und zum Ausdrucken von Messberichten. Praktische LED-Anzeigen auf dem Frontpaneel erleichtern die Benutzung auch für unerfahrene Bediener.
Anzeigen auf Frontpaneel: LED-Dioden
Versorgung: 2 x 1,5 V Alkali Batterien Typ AA LR6
Dauer der Batterien: > 6 Monate (mit geladenen Batterien)
Sicherheit: EN 61010
Überspannungskategorie: CAT IV 600 V
Isolierung: doppelte Isolierung
Verschmutzungsgrad: 2
Index des mechanischen Schutzes: IP65 (Verbinder RS-232 geschlossen)
Maximale Benutzungshöhe: 2000 m
Max. greifbarer Leiterdurchmesser: 174 mm
Abmessungen (L x B x H): 120 x 80 x 43 mm
Gewicht (mit Batterien): ca. 0,5 kg
3 x FLEX33DL: integrierte flexible Zange;Software für Windows;C2004: serielles Kabel RS-232;BORSA2000: Transporttasche;KLETTBAND: Klebeklettband 50 x 70 mm;Batterien;Handbuch.
