Beschreibung

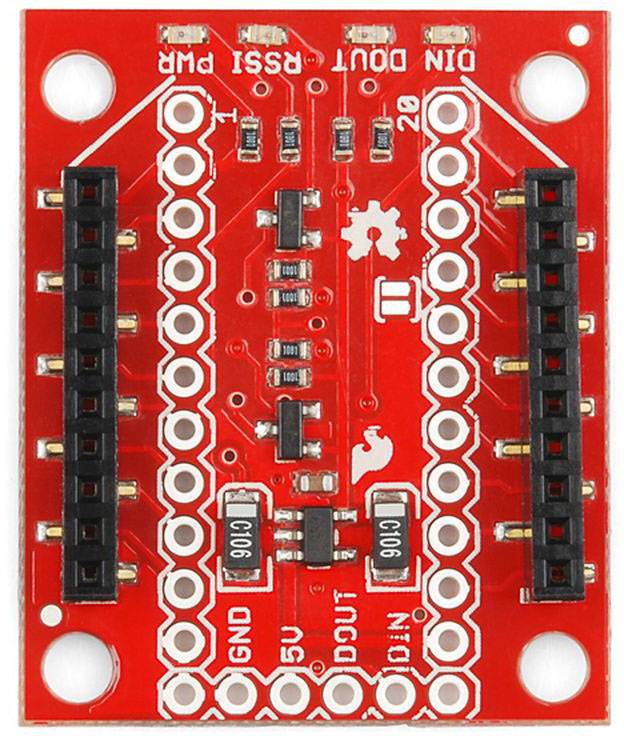

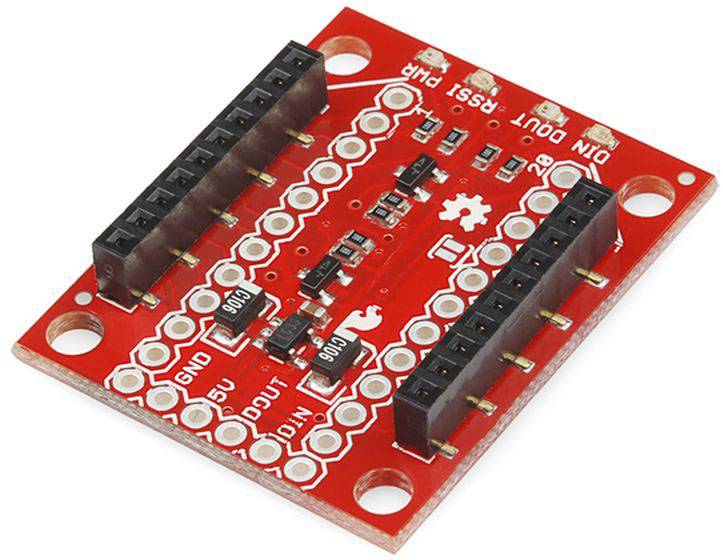

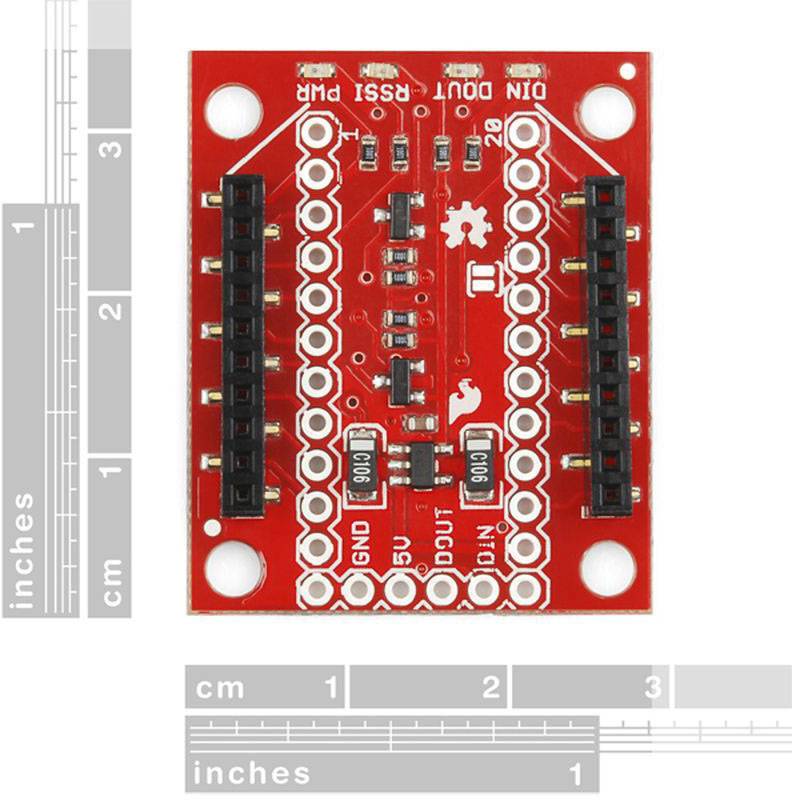

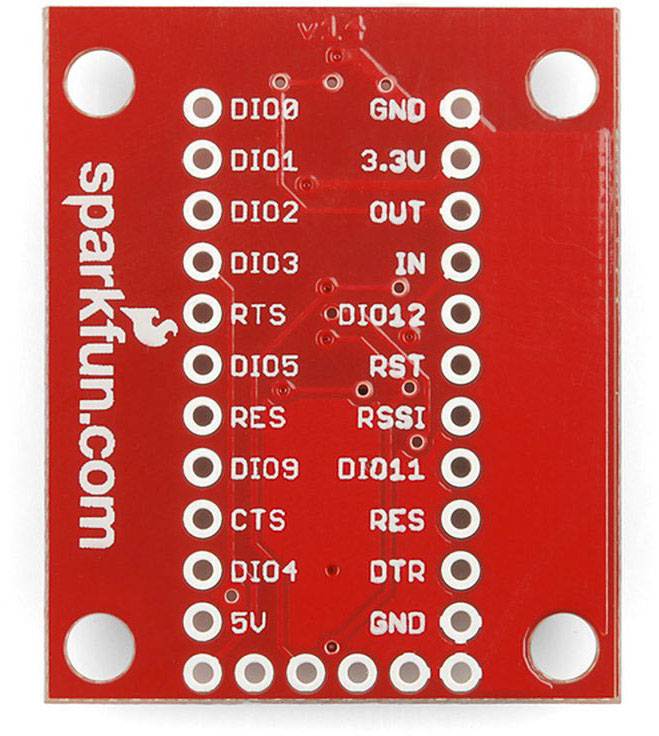

Der SparkFun XBee Explorer Regulated kümmert sich um die 3,3V-Regelung, die Signalaufbereitung und die grundlegenden Aktivitätsanzeigen (Power, RSSI und DIN/DOUT Aktivitäts-LEDs). Es übersetzt die 5V seriellen Signale in 3,3V, so dass Sie ein 5V (bis 3,3V) System an jedes XBee Modul anschließen können. Das Board wurde so konzipiert, dass es direkt mit den Boards der SparkFun Arduino Pro Serie für drahtloses Bootloading und USB-basierte Konfiguration kompatibel ist.
Dieses Gerät funktioniert mit allen XBee-Modulen, einschließlich der Serien 1 und 2, Standard- und Pro-Versionen. Schließen Sie einen XBee an diesen Ausbruch an und Sie haben direkten Zugriff auf die seriellen und Programmierpins der XBee-Einheit und können den XBee mit 5V betreiben.
Dieses Board ist voll bestückt mit 3,3V-Regler (5V max. Eingang), XBee-Steckdose, vier Status-LEDs und Pegelschiebung. In der neuesten Version wird der Dioden-Level-Shifter durch einen robusteren MOSFET-Level-Shifter ersetzt. Dieses Board beinhaltet nicht das XBee-Modul. XBee-Module, die unten verkauft werden.
